超声和射线检测技术对比分析

一、背景

随着现代工业领域对制造精度和质量要求的逐步提高，如何在不损害被检对象的前提下判断产品的质量情况，是关系到生产效率和良品率的关键问题。无损检测（Non-Destructive Testing)是解决该问题高效且重要的手段，是一种通过利用声、光、电、磁等方法，来检测材料表面及内部缺陷的检验技术，常用的技术类型包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等。其中，射线和超声检测是使用最广泛、最频繁的两种主流技术。

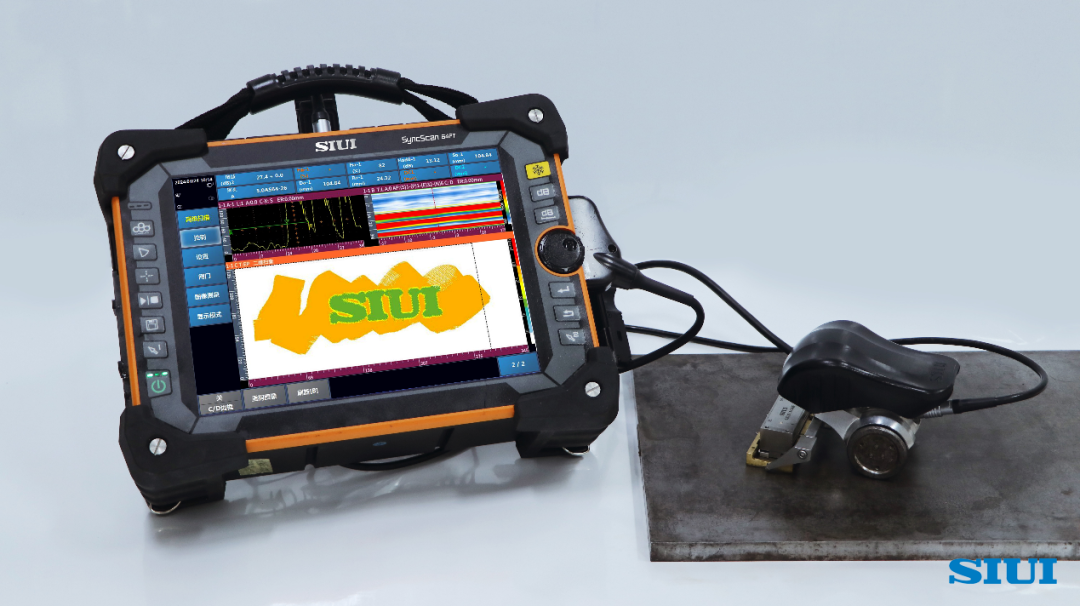

二、超声检测技术介绍

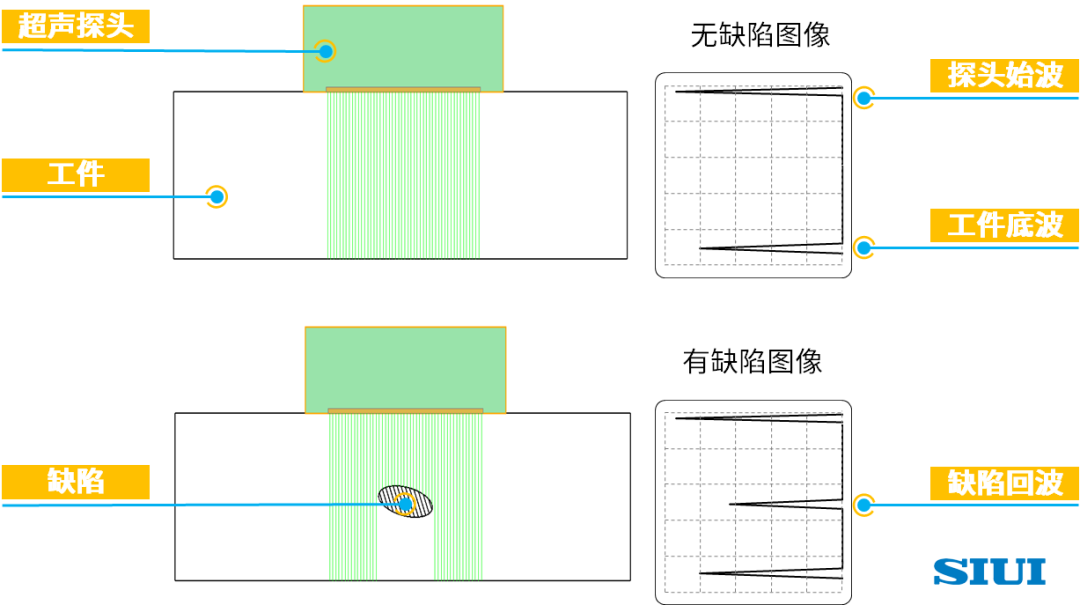

01、基本原理

换能器发射的高频声波在材料内部传播，在遇到缺陷、界面等不连续区域时，会发生反射、折射、散射或衰减。通过接收缺陷和界面的反射回波，分析回波的时间、幅度和形态，以此来判断缺陷的位置、大小和性质。

02、主要优势

穿透力强：对金属、塑料、复合材料等材料有良好的穿透能力，尤其适合厚截面工件；

灵敏度高：能检测出材料内部的微小缺陷，特别是对裂纹、未熔合等面积型缺陷敏感；

方向性好：声束可以定向发射，便于覆盖和定位缺陷；

定量能力：能够较精确地测量缺陷的深度和自身高度；

设备便携：便携式仪器体积小重量轻，适合现场检测；

安全性高：不使用电离辐射，对操作人员和环境无害；

单面检测：通常只需要接触工件的一侧即可完成检测。

03、局限性

耦合要求：需要机油、水等耦合剂保证声能有效传播；

检测盲区：被检工件的表面和近表面区域存在检测盲区，对薄壁件的检测较难；

工件限制：试件形状复杂、表面粗糙等对检测实施有较大影响；

材料影响：粗晶、高衰减材料检测困难，灵敏度和信噪比变差；

判读困难：存在各类结构回波造成的伪缺陷，需经过专业培训才能对检测结果进行准确判读。

三、射线检测技术介绍

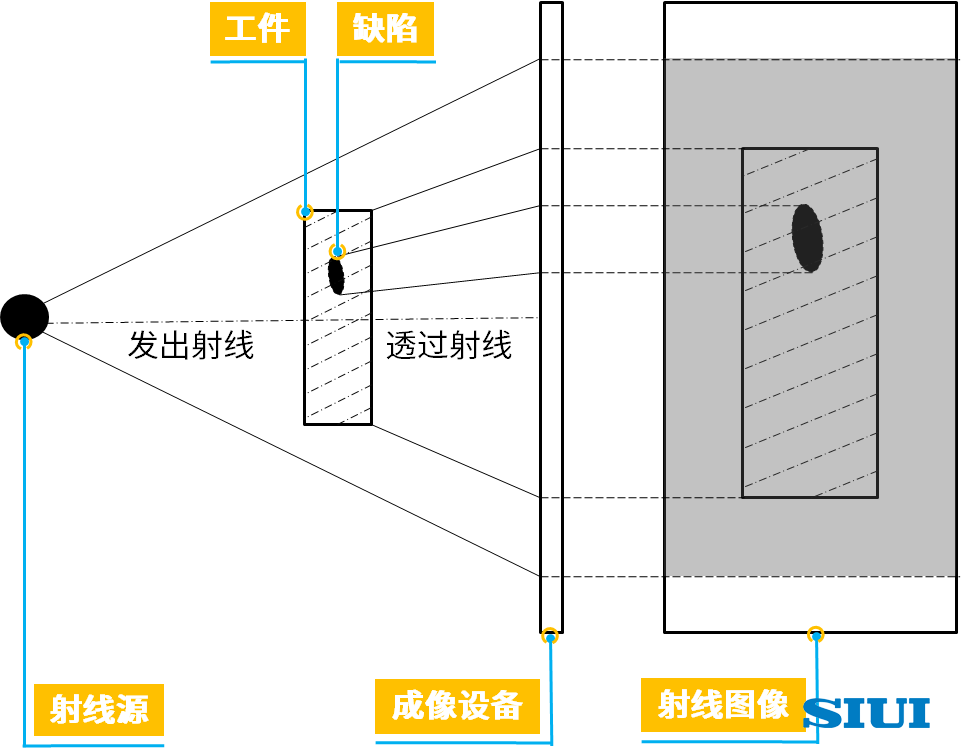

01、基本原理

当强度均匀的X射线或伽马射线等高能电磁波穿透物体时，如果物体内部存在缺陷或结构差异，将影响物体对射线的吸收程度，使得穿透物体后剩余的射线强度分布不均。利用胶片、数字探测器等记录介质捕获该强度分布信息，即可形成反映物体内部结构的二维投影图像，以此对物体内部缺陷和结构进行分析。

02、主要优势

体积型缺陷敏感：对气孔、夹渣等具有明显厚度差、密度差的体积型缺陷显示清晰；

适用于多种材料：不受材料晶粒度影响，适用于金属、非金属等几乎所有工程材料；

适用于复杂形状：对形状不规则、结构复杂、表面粗糙的工件也有良好的成像效果；

结果直观：缺陷的形状、大小、位置和分布在二维图像中一目了然，结果判别简单；

永久记录：射线胶片和数字射线图像，可作为客观证据长期保存，易于存档和追溯。

03、局限性

厚度限制：射线能量决定射线的穿透能力，从而限制了检测的最大厚度；

辐射风险：使用电离辐射，对人体有伤害，必须严格遵守辐射防护规定；

速度较慢：图像采集的曝光时间和后期的胶片处理时间限制了检测速度；

成本较高：射线设备、胶片耗材、数字成像系统、防护设施等投入较大；

双面检测：需在工件一侧放置射线源，另一侧放置记录介质，场景受限。

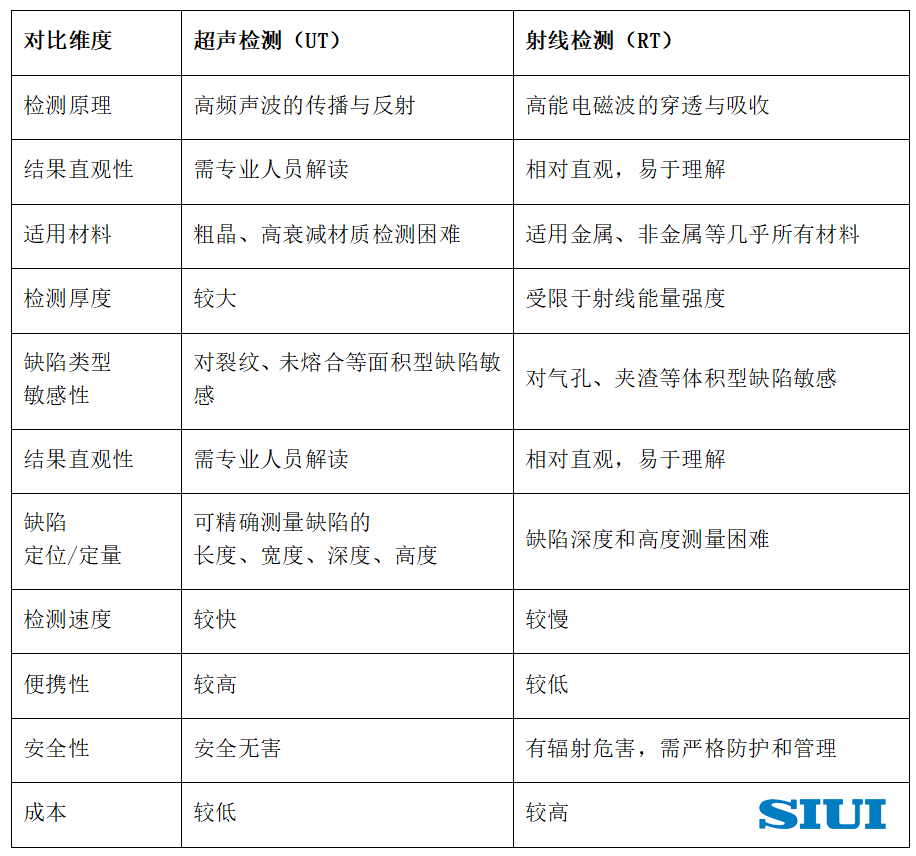

四、超声检测与射线检测对比

五、总结

根据上述分析总结，超声和射线两种检测技术各自存在优势和不足，且互补性非常强，同时采用两种技术对检测对象进行检测，是提高检测精度、降低误检率和漏检率的重要方法。

理解两种检测技术的原理和特点，在实际无损检测应用场景中，结合工件特性、缺陷类型、检测目标、现场条件、法规标准及成本效益考虑，才能选择出符合实际需求的工艺方案。

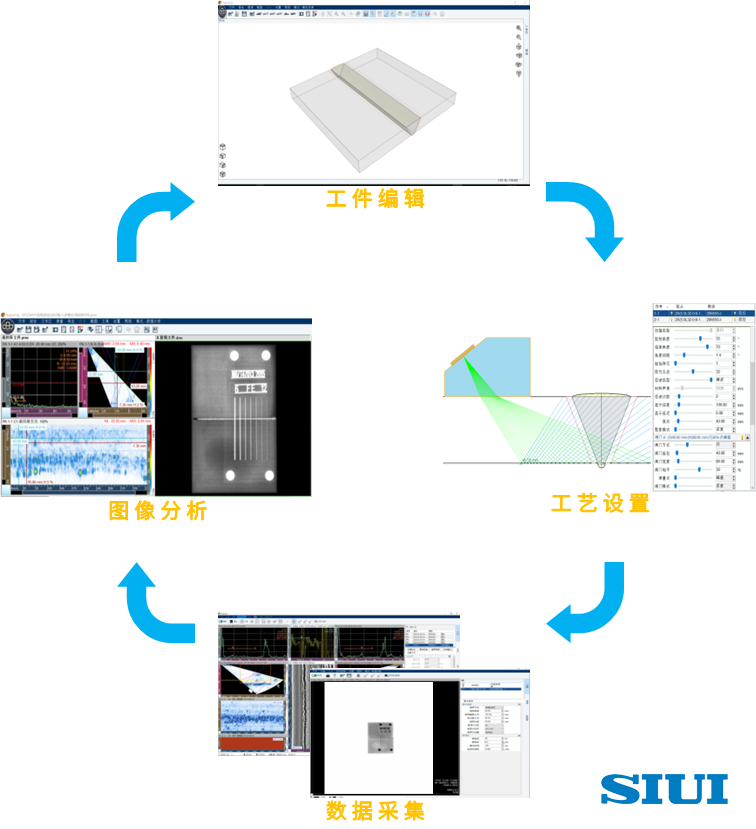

随着成像技术的发展，更佳的方法是采用融合了超声和射线两种检测技术的多模态检测方案，以复合技术从不同维度实现对工件的检测和分析，获取超过单一检测技术精度和准确率的检测效果。
