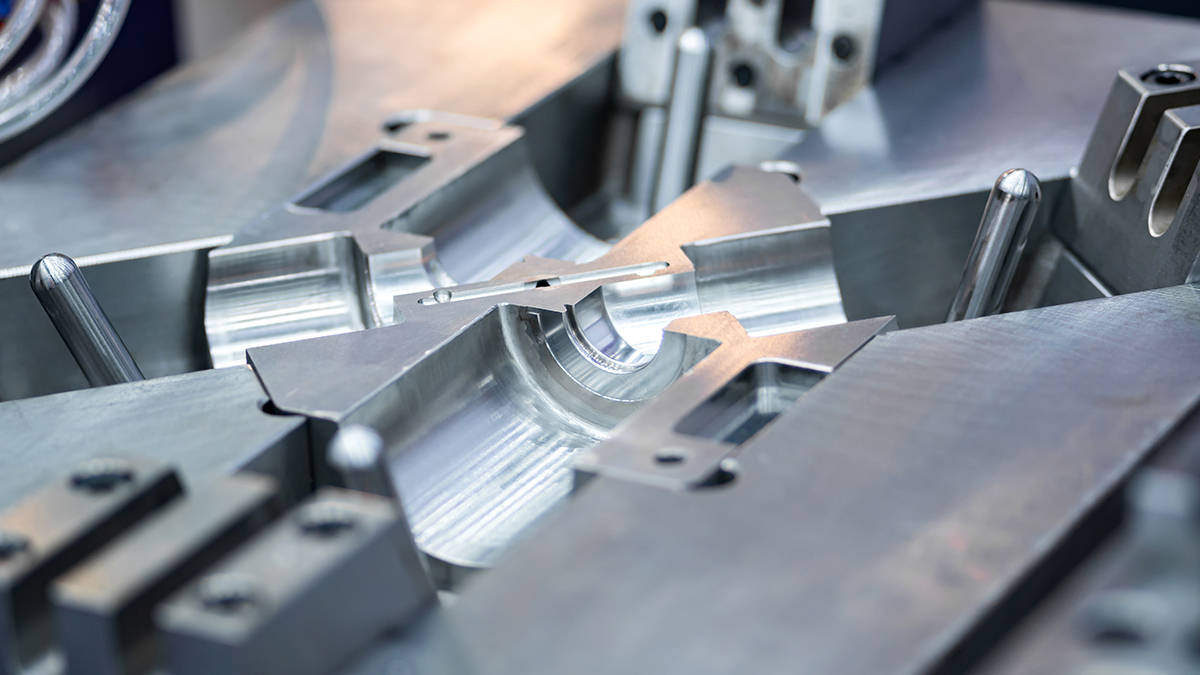

模具在制造业中扮演着至关重要的角色，它是制造各种产品的关键工具，其精准度会直接影响产品的生产质量、成本和生产效率。

近些年来，汽车行业的竞争日益激烈，对于模具的质量和加工效率也提出了更高的要求，如何缩短模具制造时长，降低制造成本，成为模具制造企业高效发展的关键。

汽车配件折弯模具三维扫描解决方案

客户需求：

客户是一家具有设计、开发、制造为一体的汽车配件制造商，本次项目需要采集汽车折弯模具全尺寸三维数据，为后续加工、设计优化提供精准的数据支持。

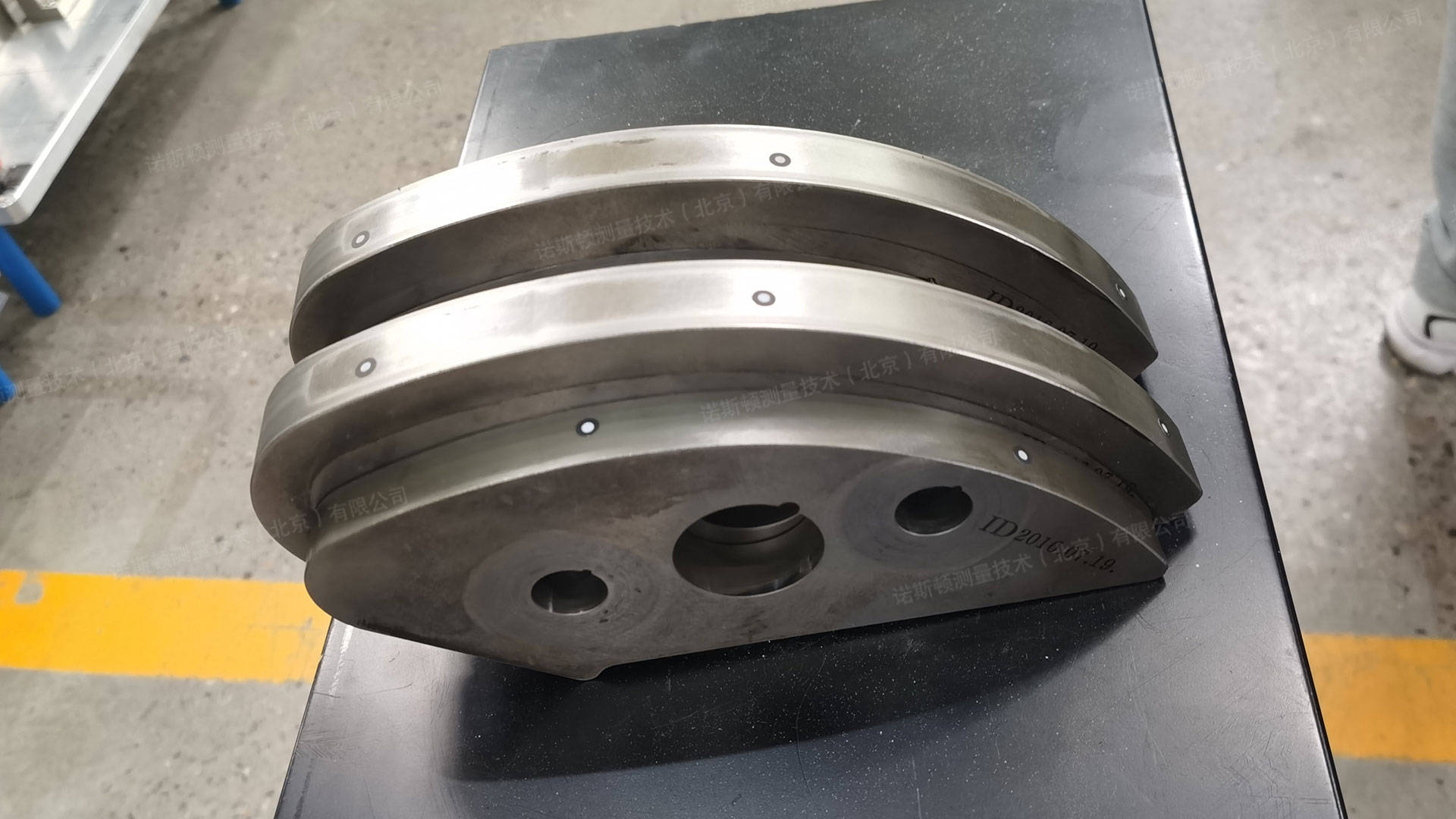

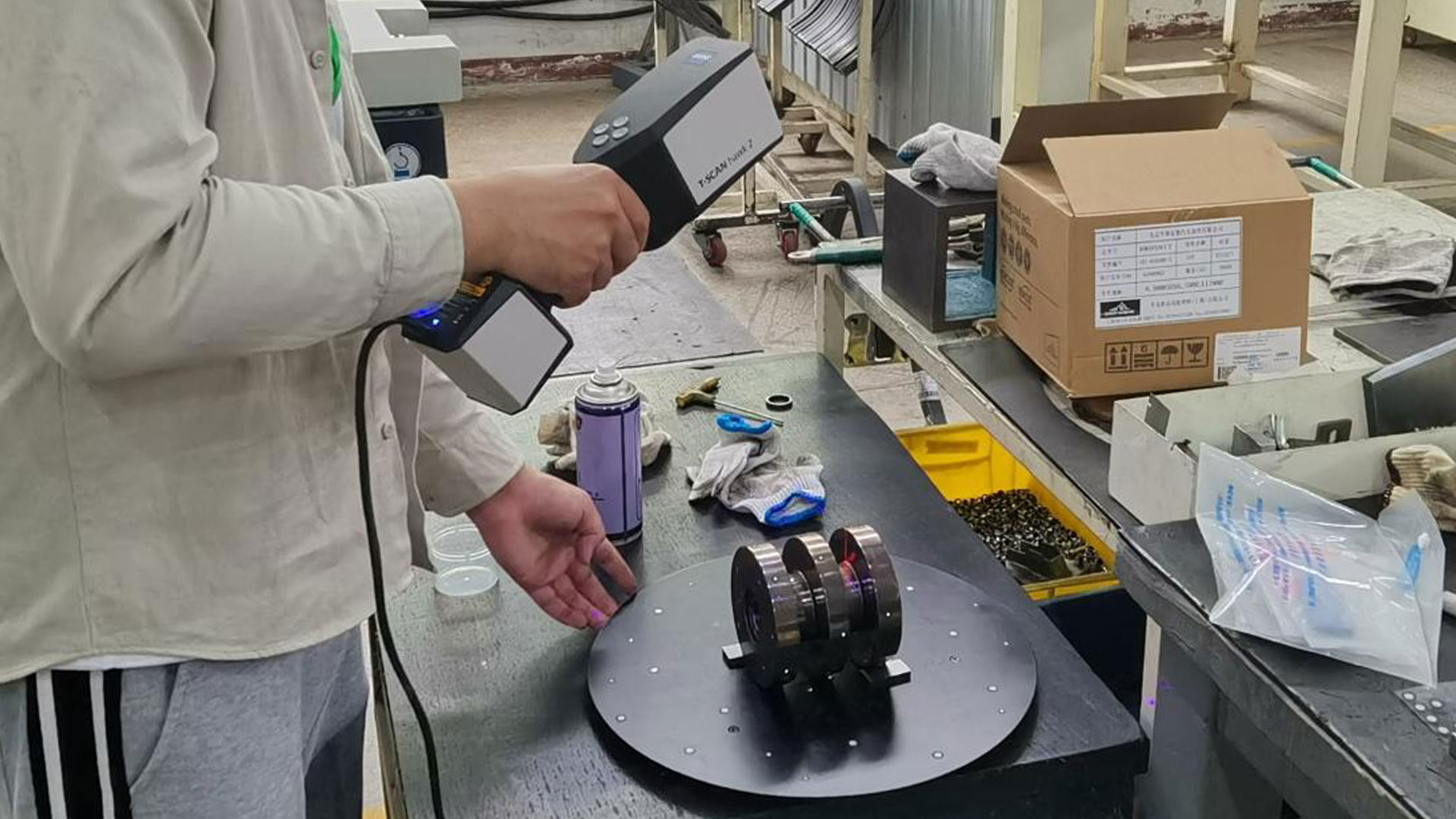

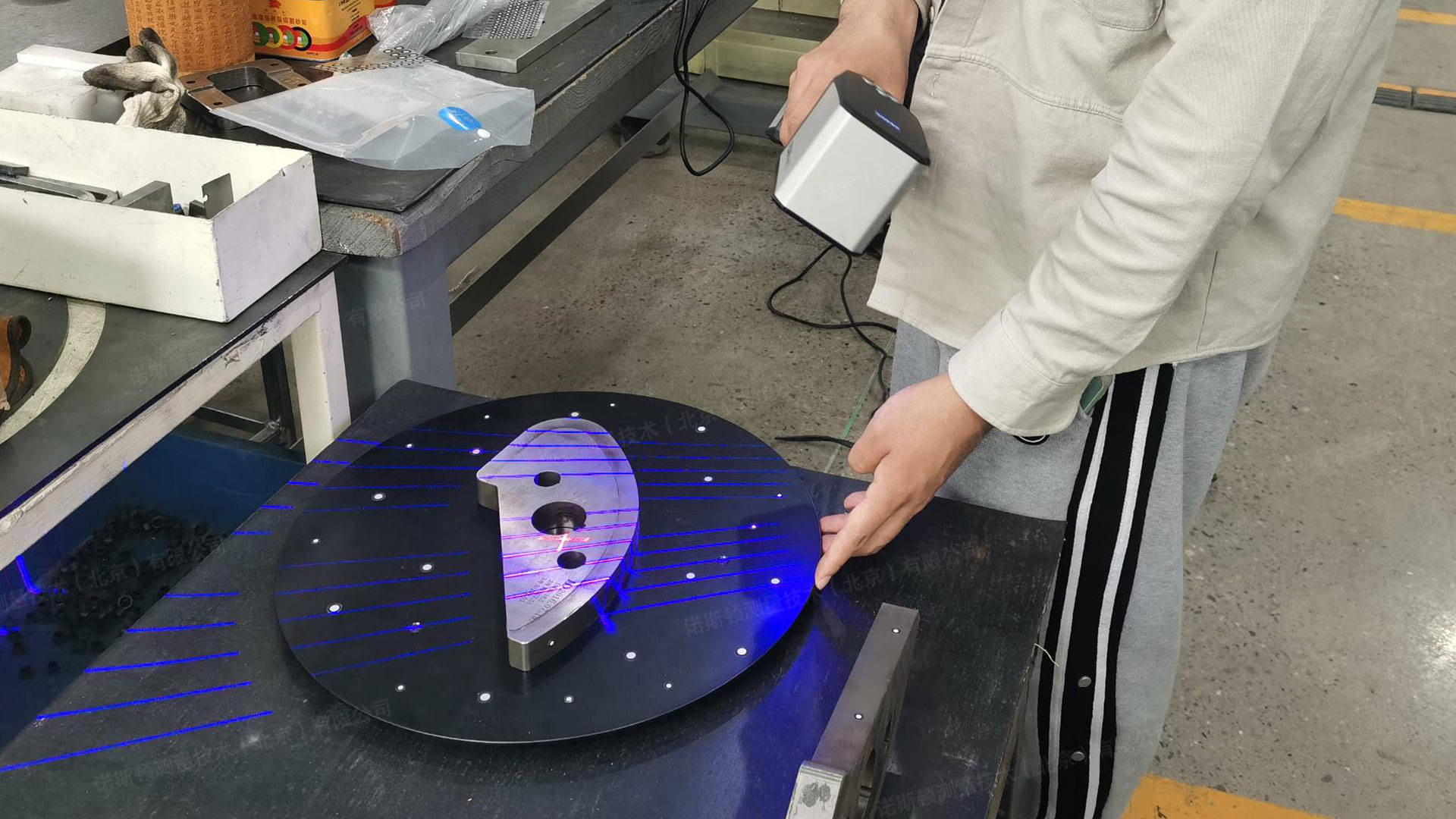

▍汽车配件模具三维扫描现场

项目痛点：

传统利用检具进行人工测量或三坐标测量的方式，十分的繁琐、耗时，而且不易对复杂曲面结构、孔位进行准确、快速地测量与检测对比，获取的数据也不够完善。

▍汽车配件模具三维扫描现场

因此，该客户迫切需要一套可在短时间内确认模具是否合格以及全尺寸检测模具解决方案。

解决方案：

使用ZEISS T-SCAN hawk2三维扫描仪，对汽车折弯模具进行扫描，能够轻松高效地获取精准的三维数据，有效避免人为测量误差，大幅提升模具的检测效率和质控标准。

▍汽车配件模具三维扫描现场

数据采集过程中电脑实时显示扫描进程，完成后可以直接导出STL格式文件。

▍汽车配件模具三维扫描现场

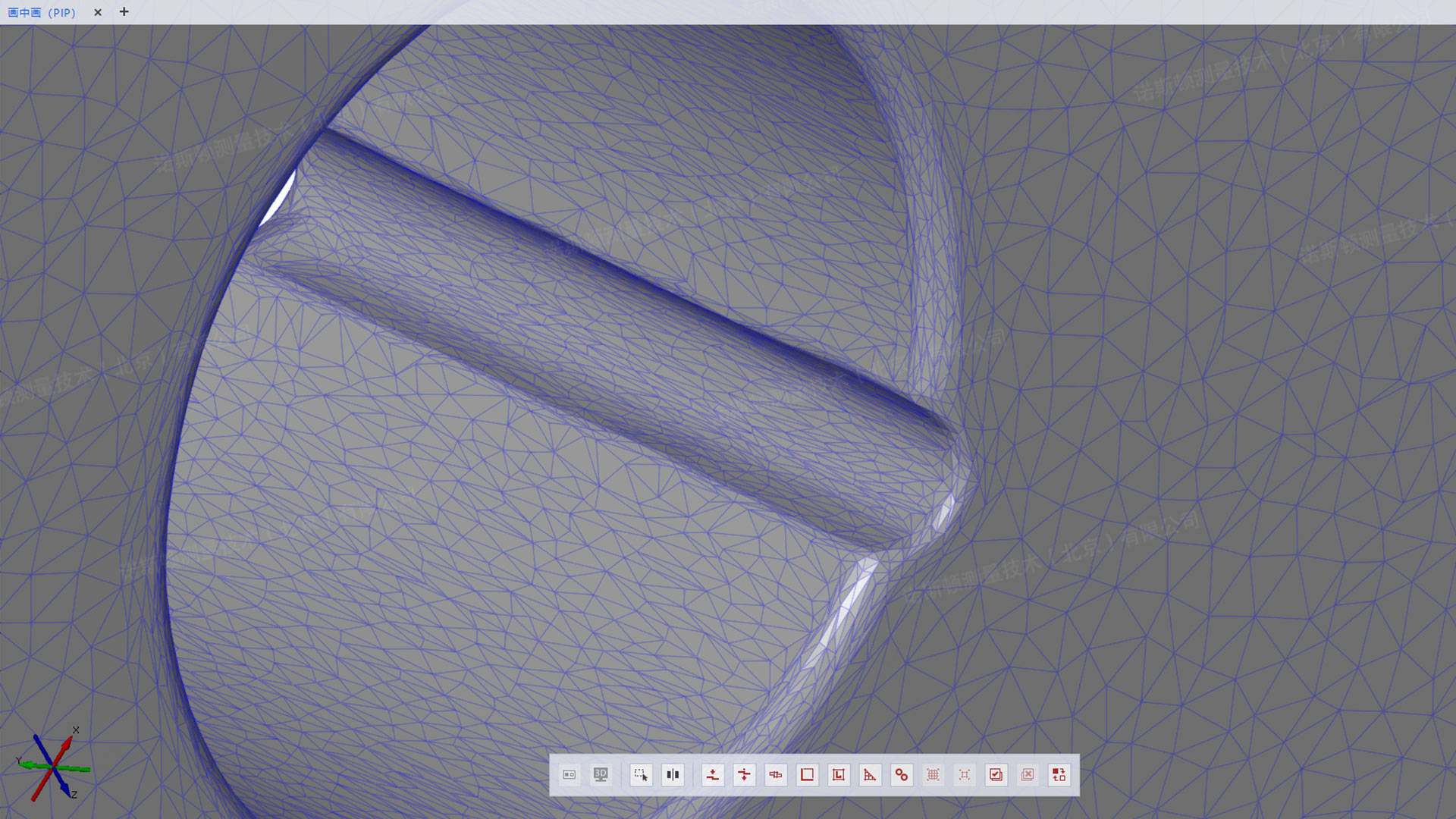

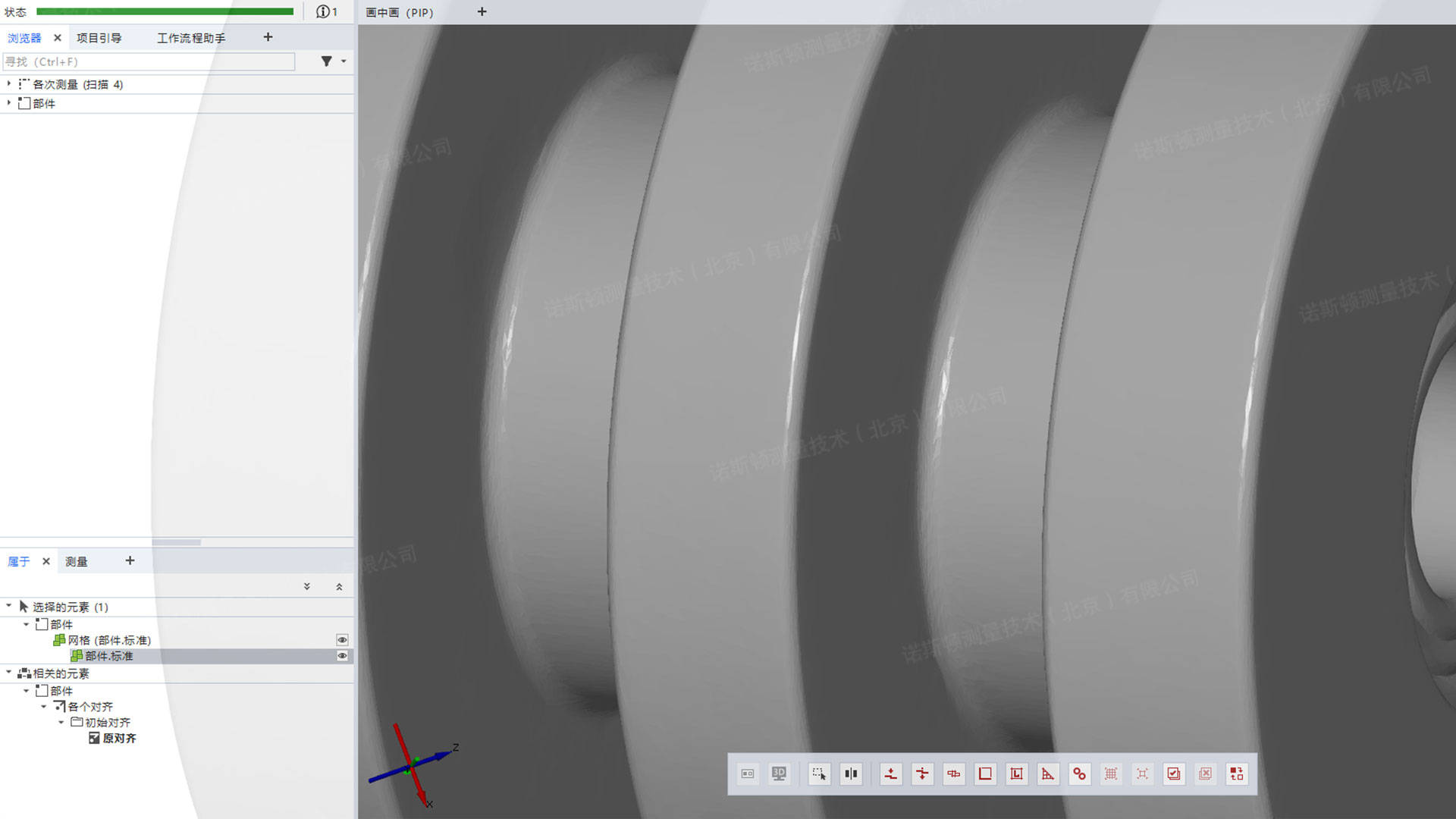

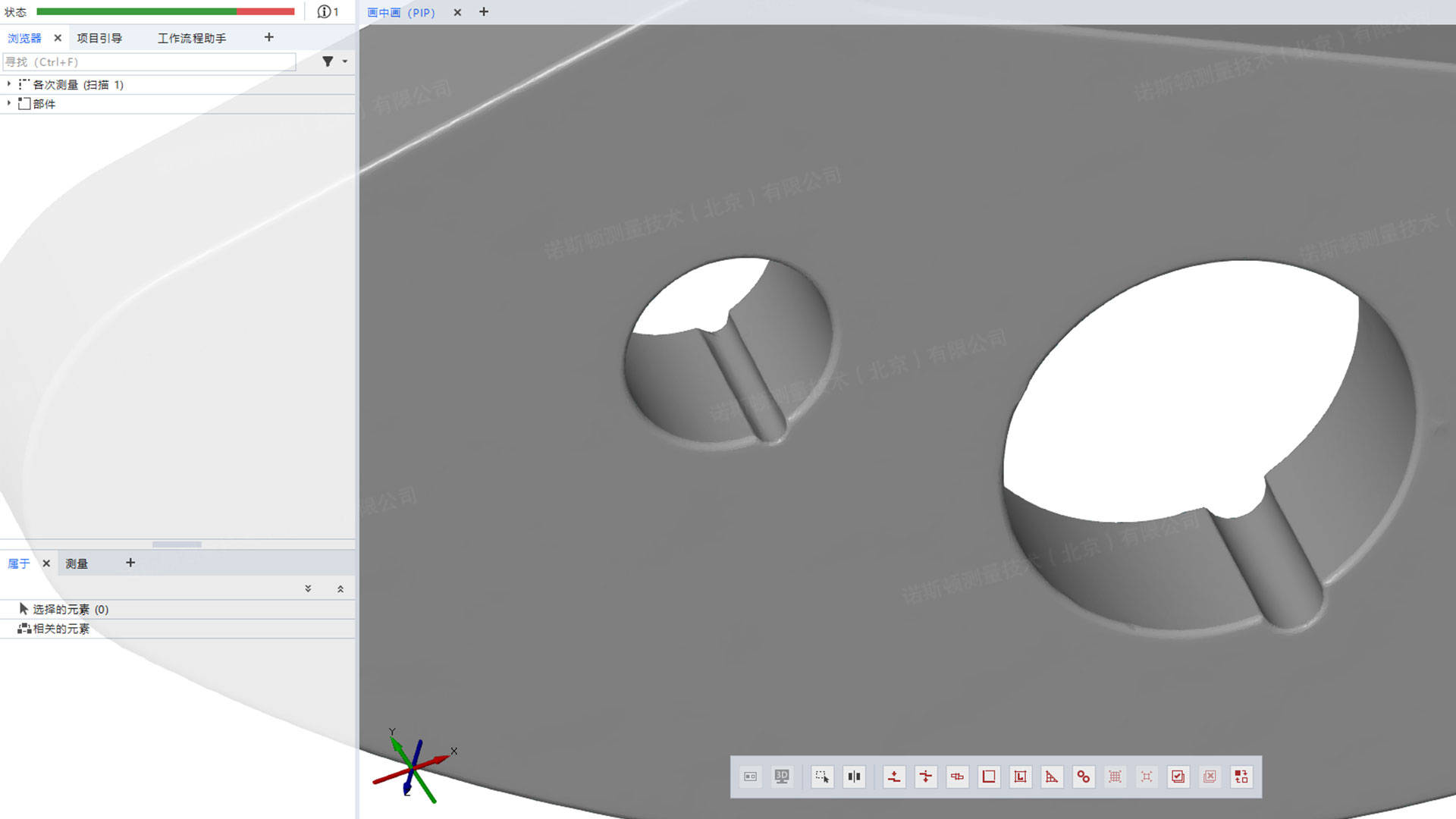

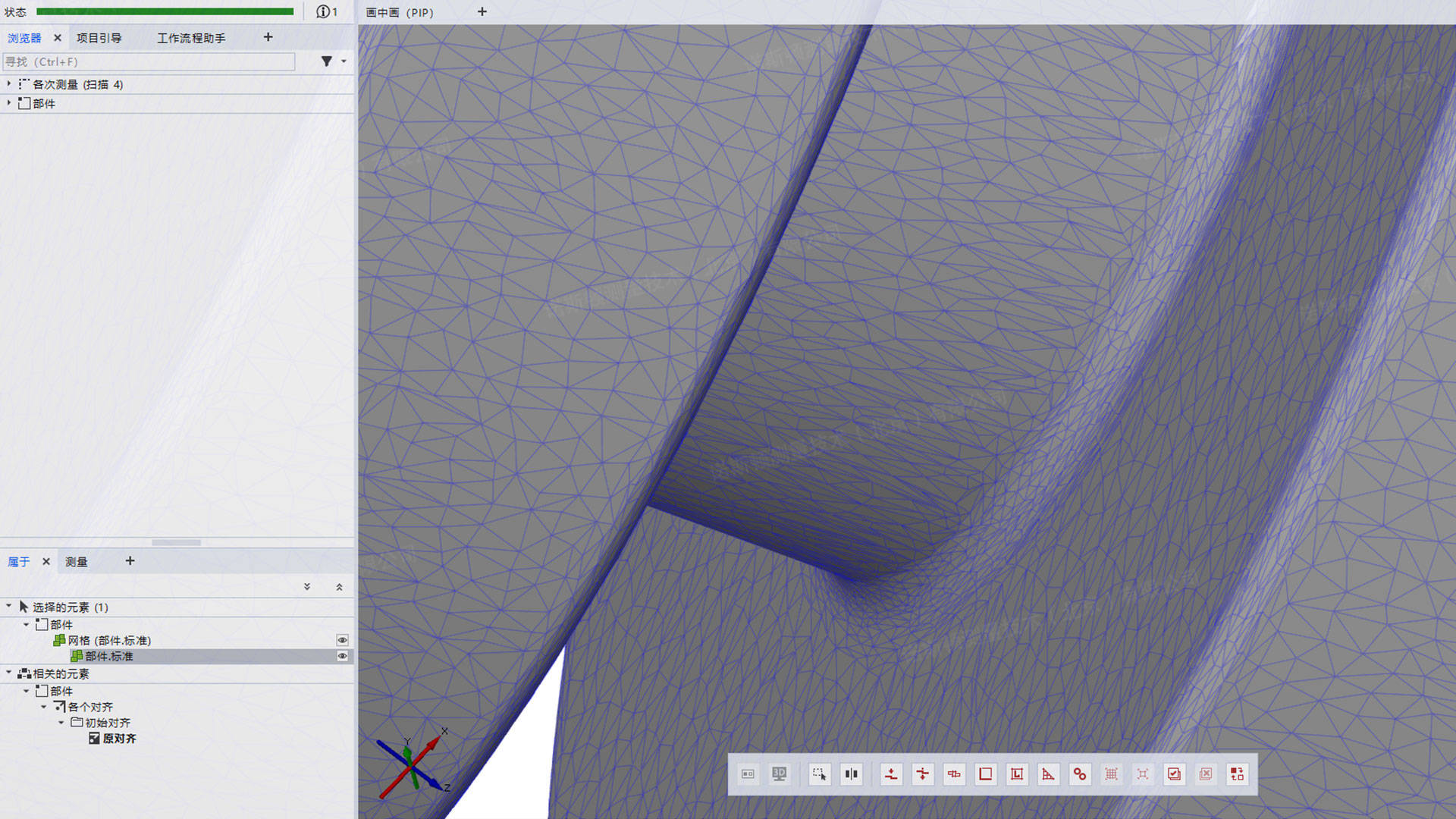

▍汽车配件模具三角网格细节数据

▍汽车配件模具三角网格细节数据

ZEISS T-SCAN hawk2 是一款便携式激光扫描仪，内置摄影测量系统，能实现非接触测量，且具有速度快、精度高等优点。

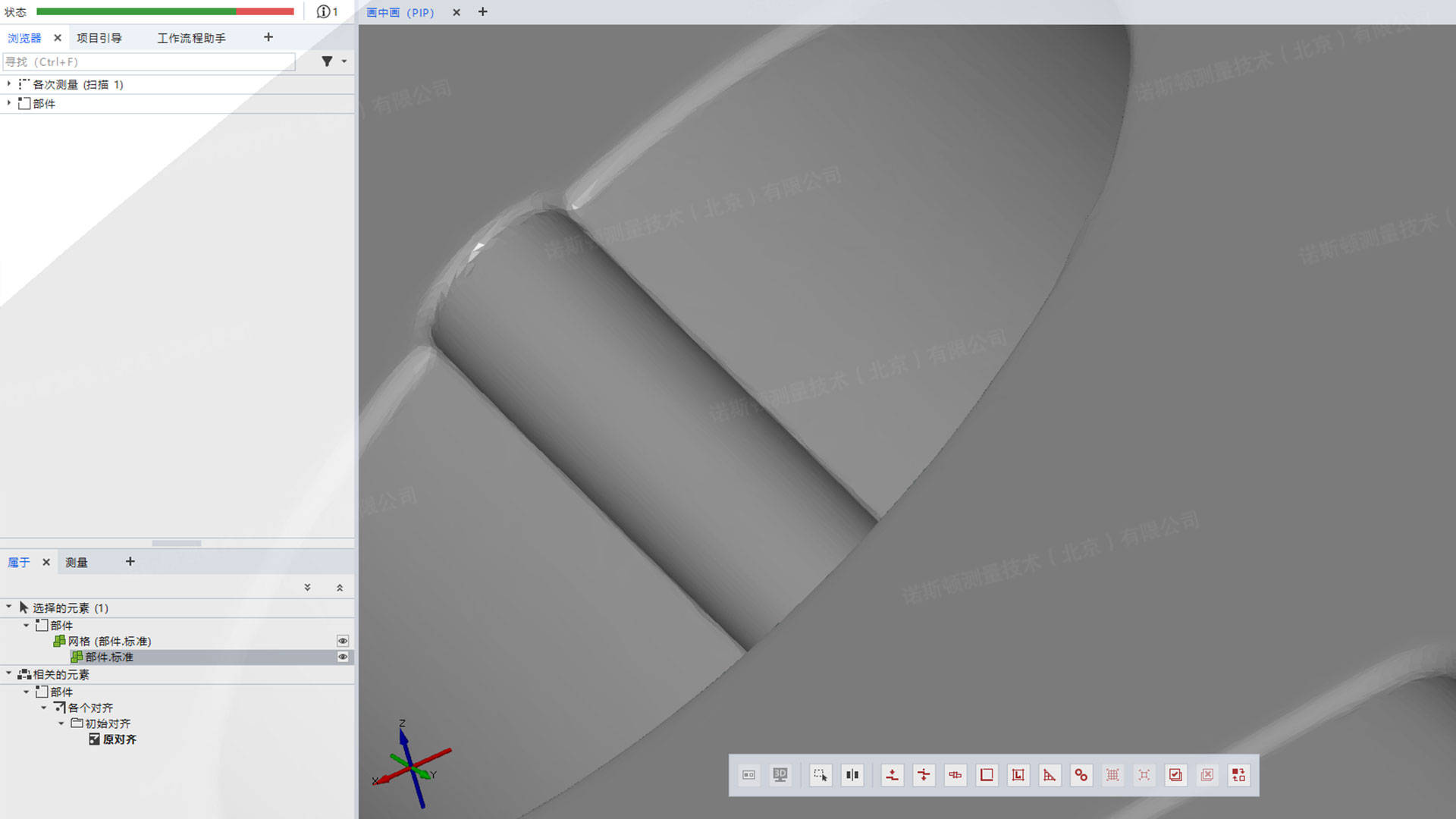

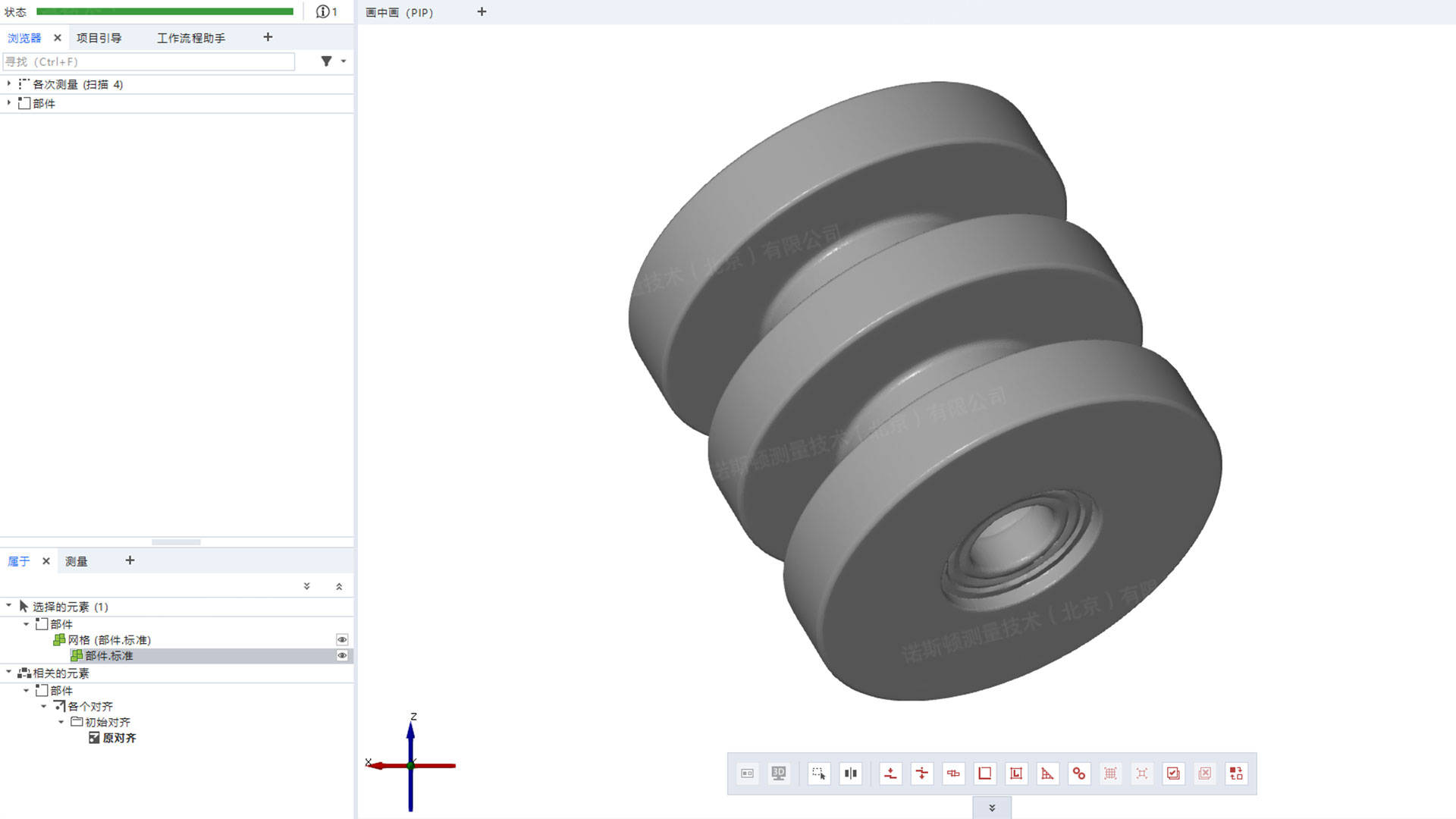

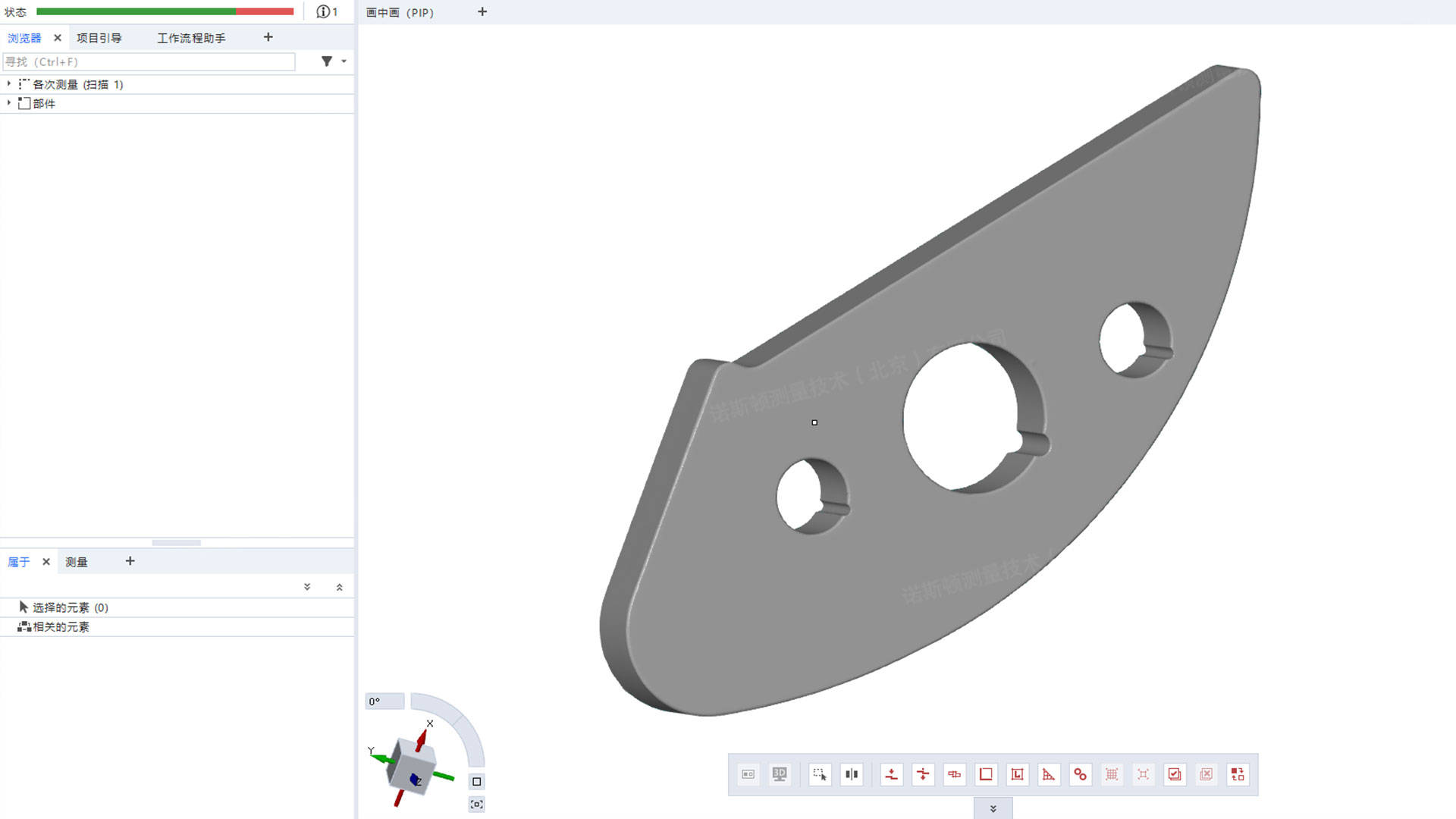

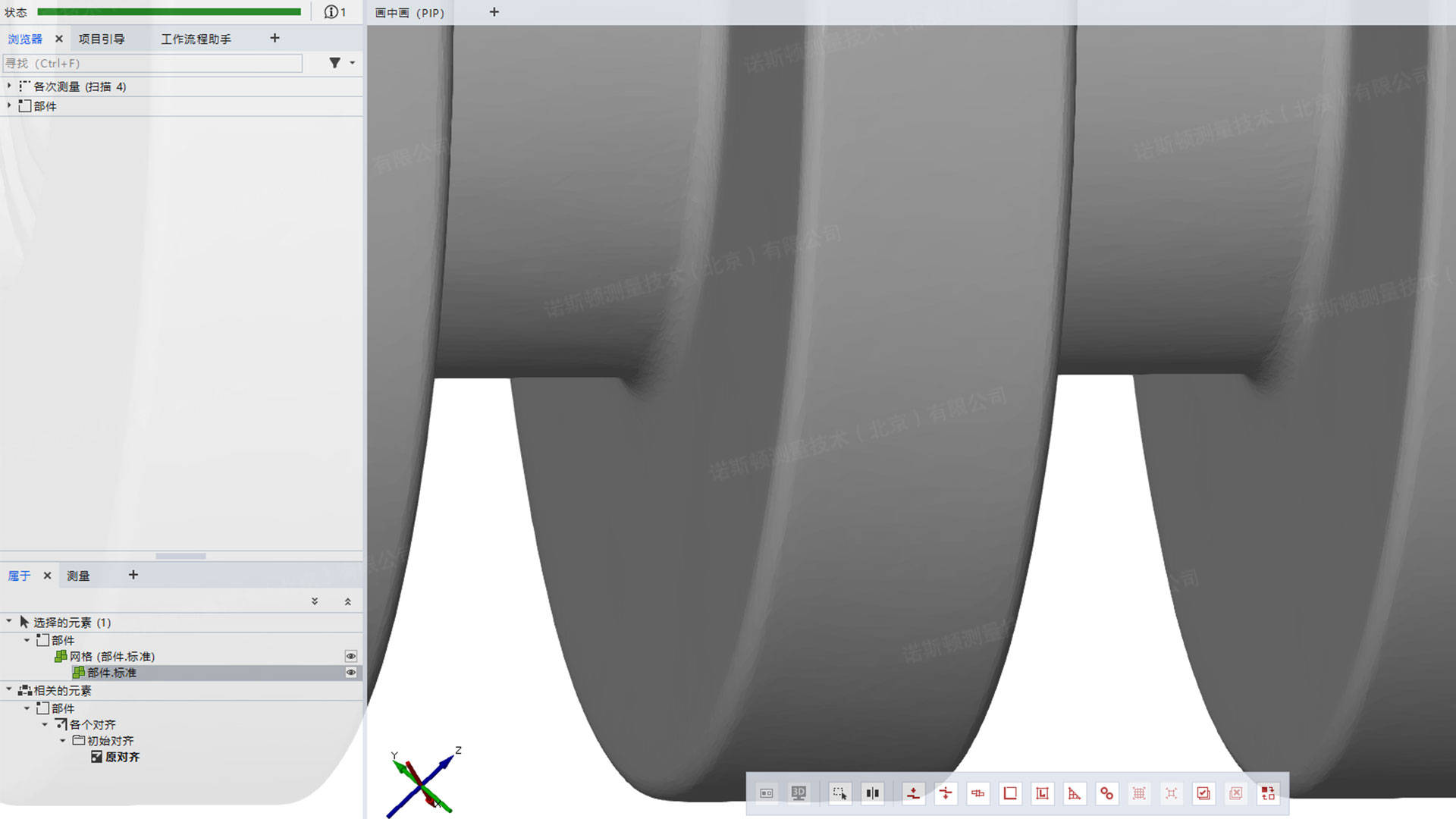

▍汽车配件模具三维模型展示数据

▍汽车配件模具三维模型展示数据

▍汽车配件模具三维模型展示数据

快速采集模具的三维特征，测量尺寸形状以及表面的缺陷，高效地进行模具的形位公差检测，确保模具的生产质量。

▍汽车配件模具三维模型展示数据

▍汽车配件模具三维模型展示数据

▍汽车配件模具三维模型展示数据

扫描仪具备无缝调节分辨率和测量范围的功能。无论是小型零件、精细细节、大型物体或深孔、还是在狭窄空间内或者可触及性差的区域，这款三维激光扫描仪均可胜任工作。

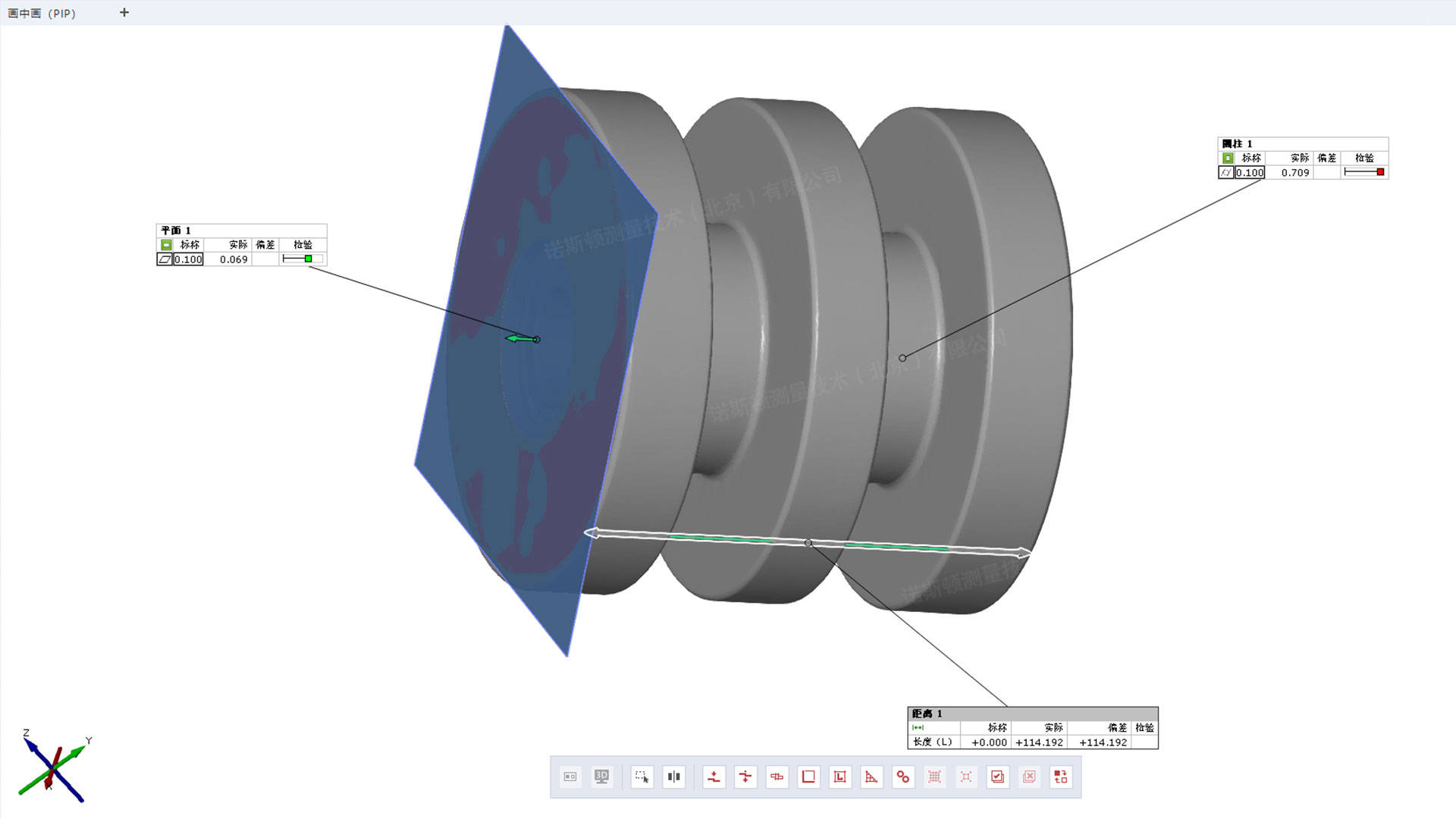

▍汽车配件模具平面、圆柱度、距离三维检测数据

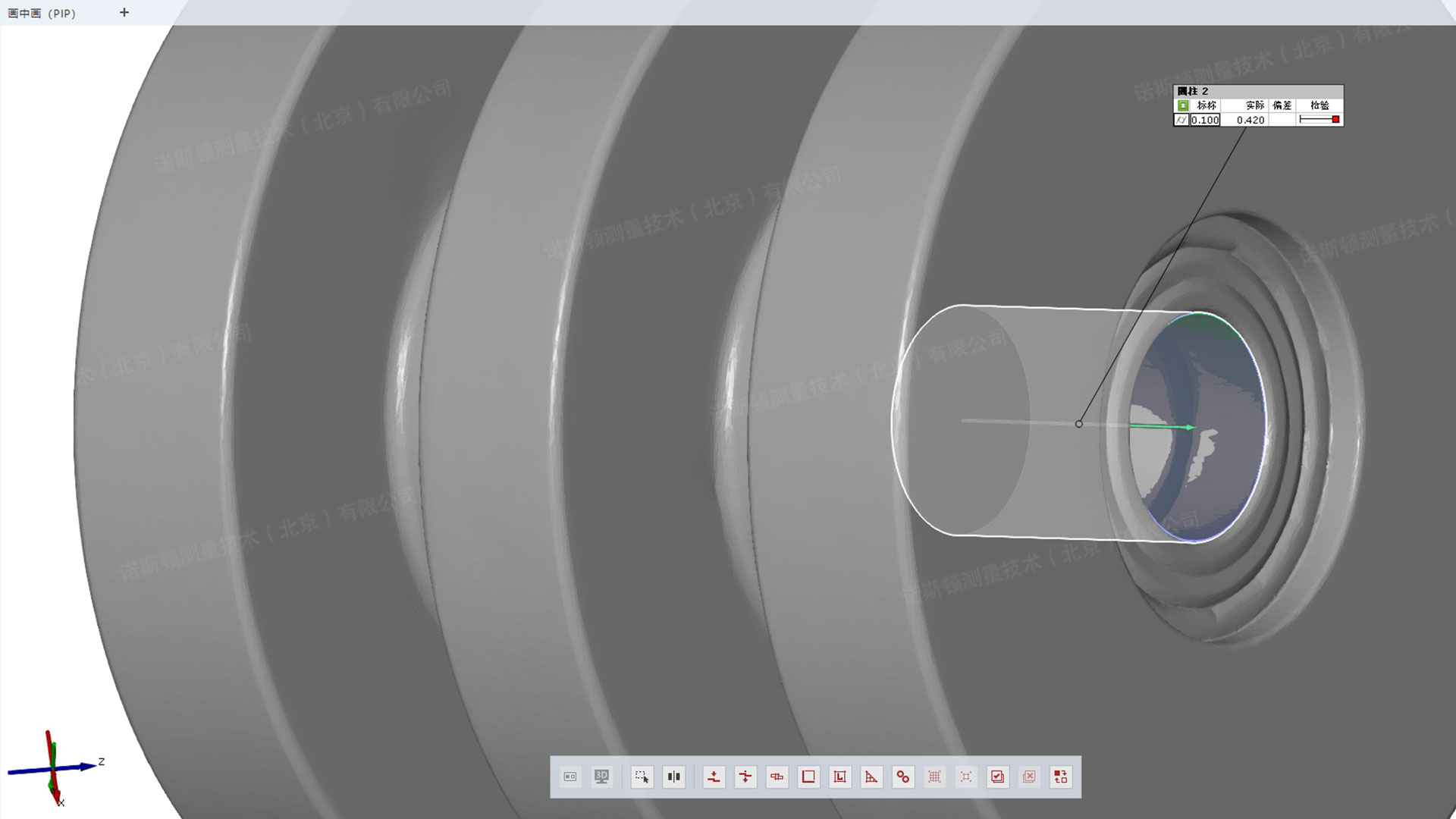

▍汽车配件模具圆柱度三维检测数据

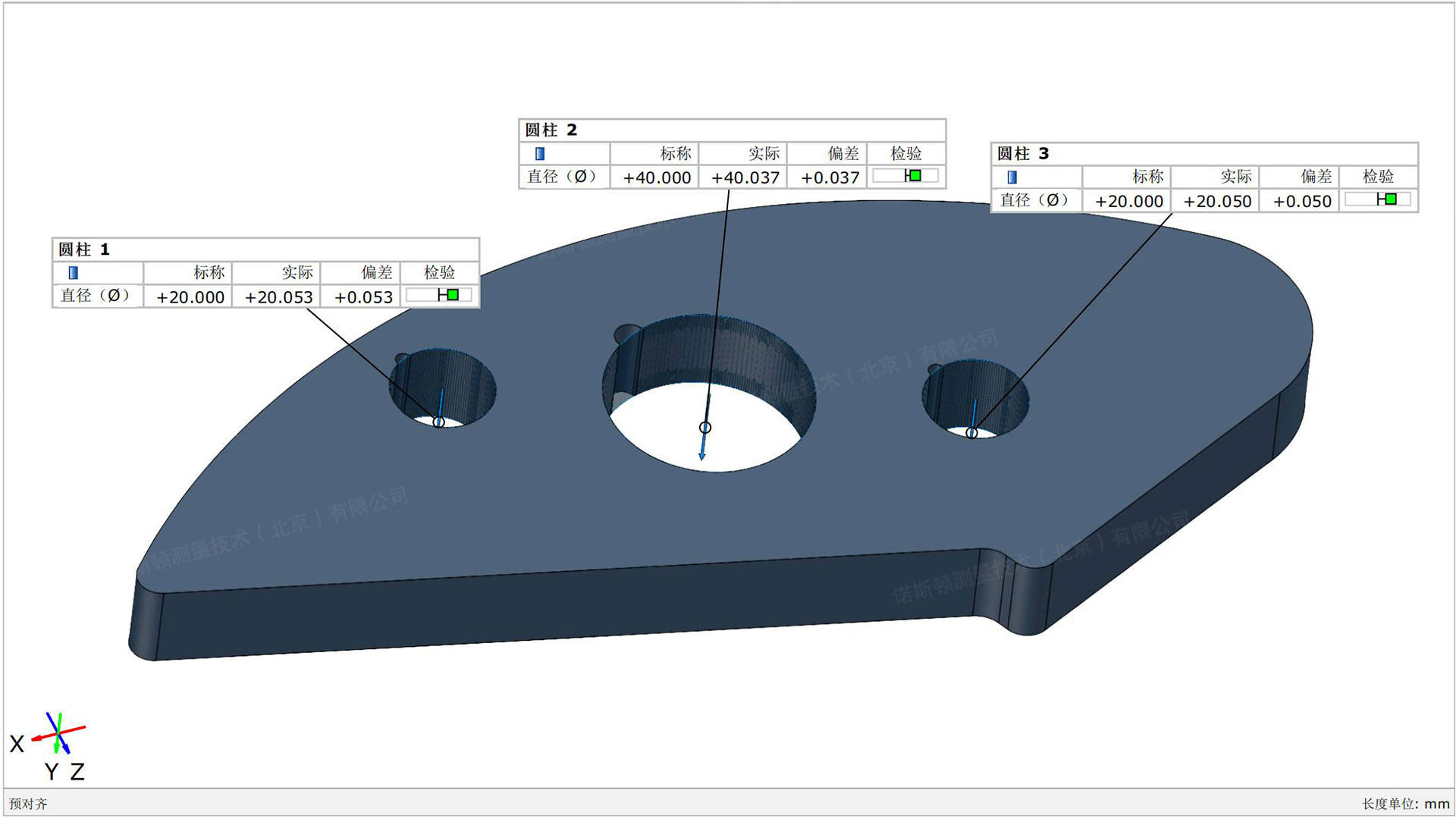

▍汽车配件模具孔位三维检测数据

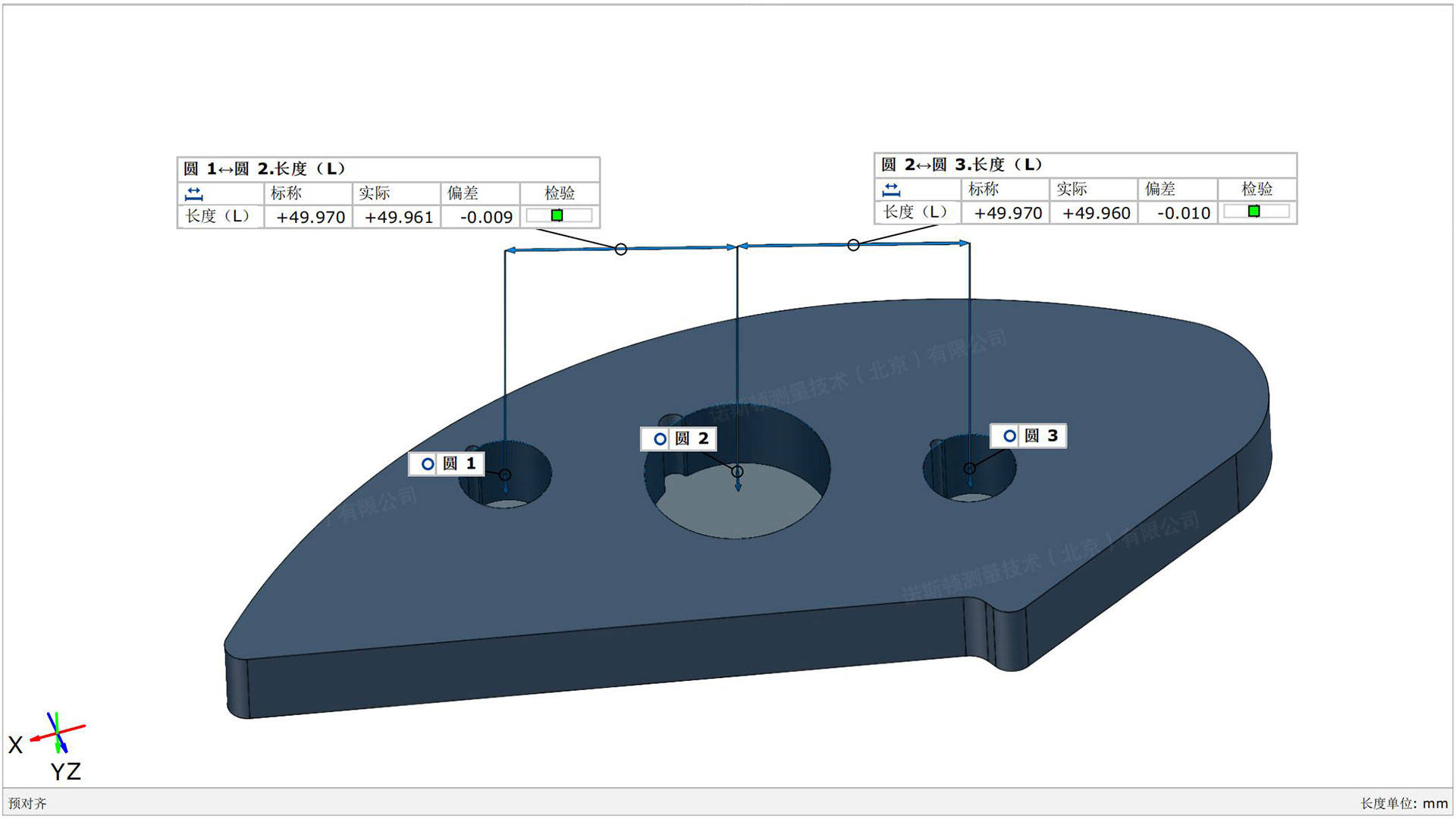

▍汽车配件模具孔距三维检测数据

相比传统三坐标检测方式，需要将模具搬运至专用测量室，静置后方可检测。T-SCAN hawk2 三维扫描仪环境适应性强，使用灵活，在产线上即可完成三维检测，高精度三维扫描检测的方式，符合高效生产节奏的需求，实现了即产即检。

▍汽车配件模具平面度三维检测数据

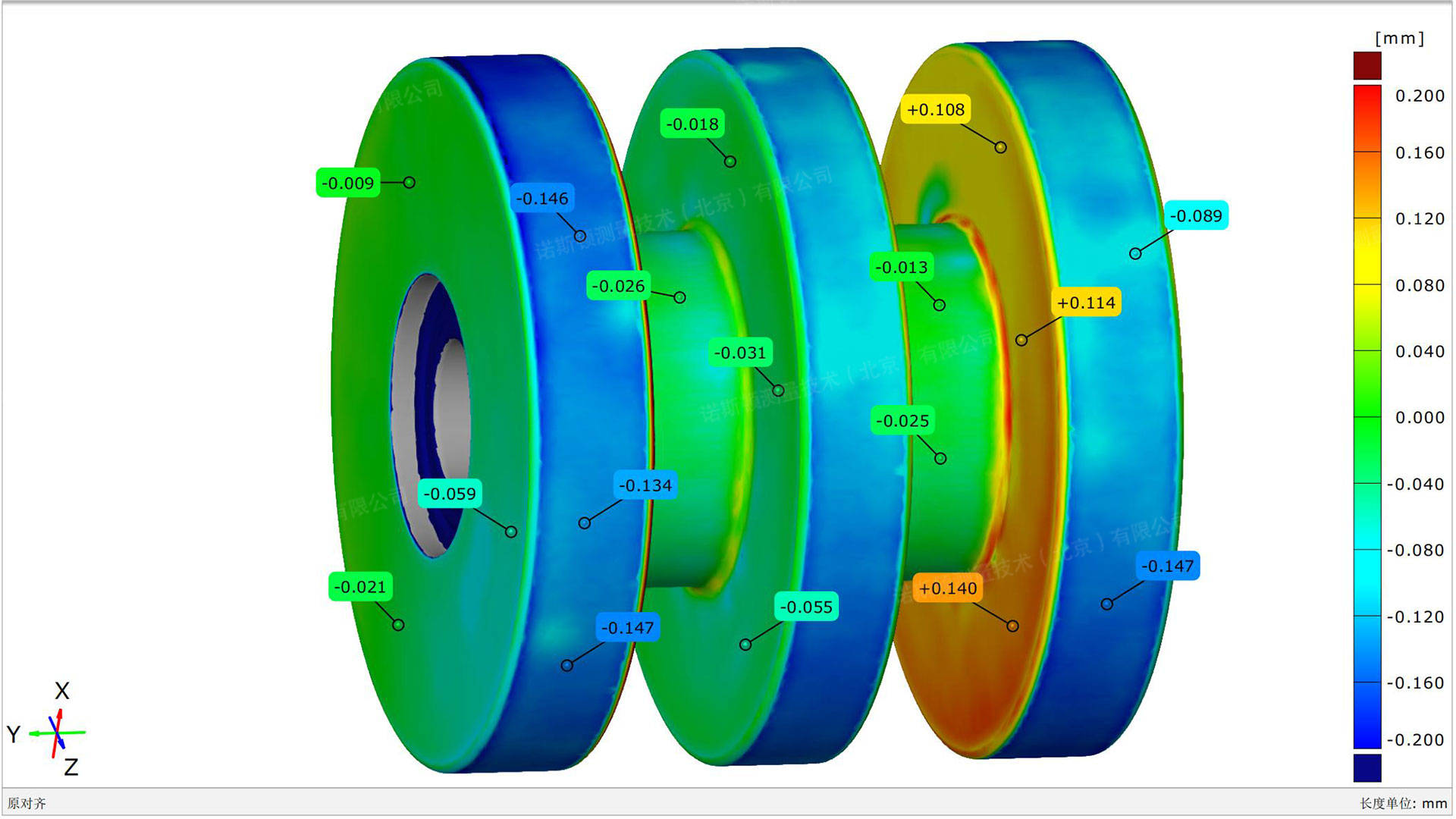

▍汽车配件模具形位公差三维检测数据

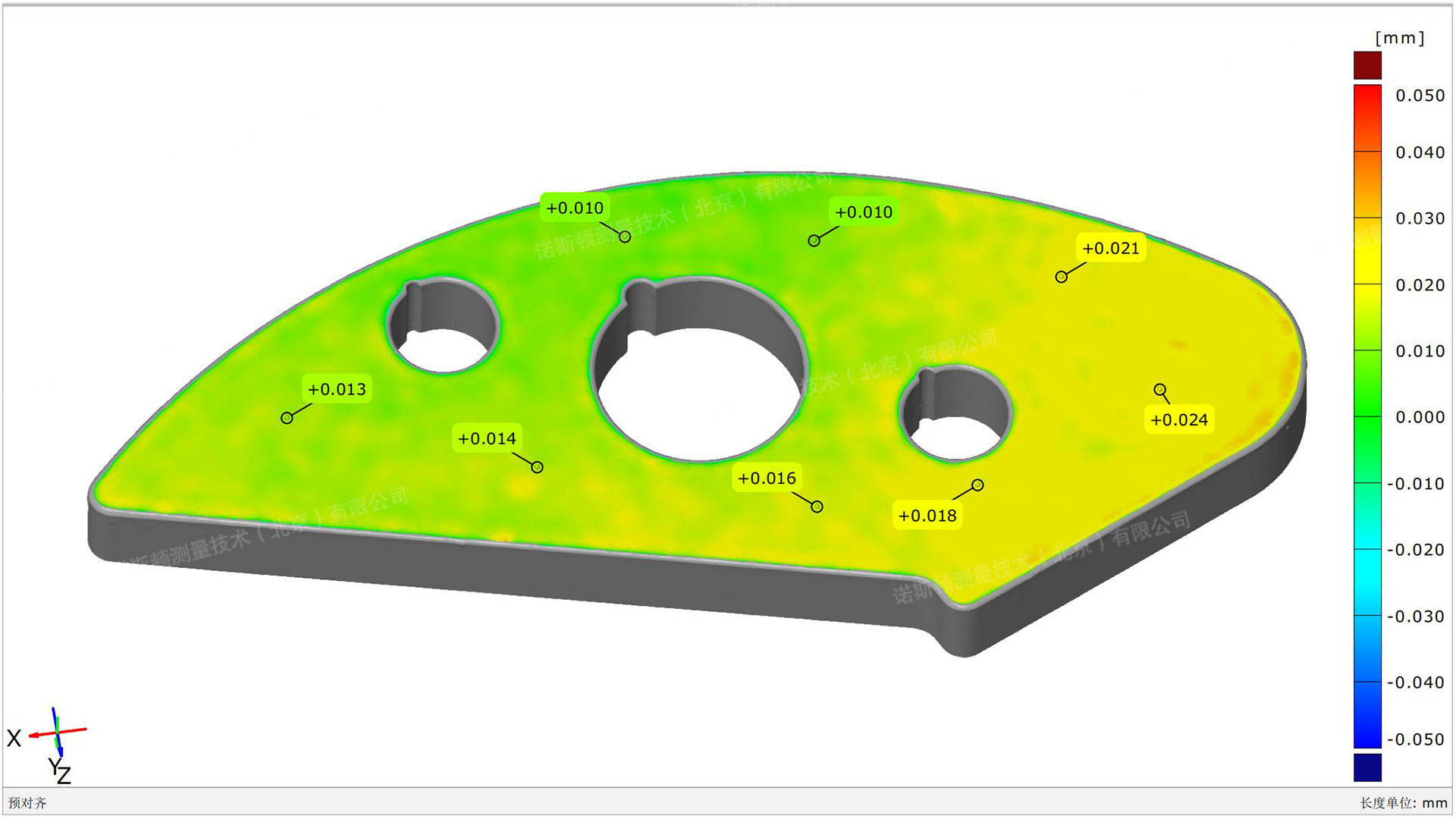

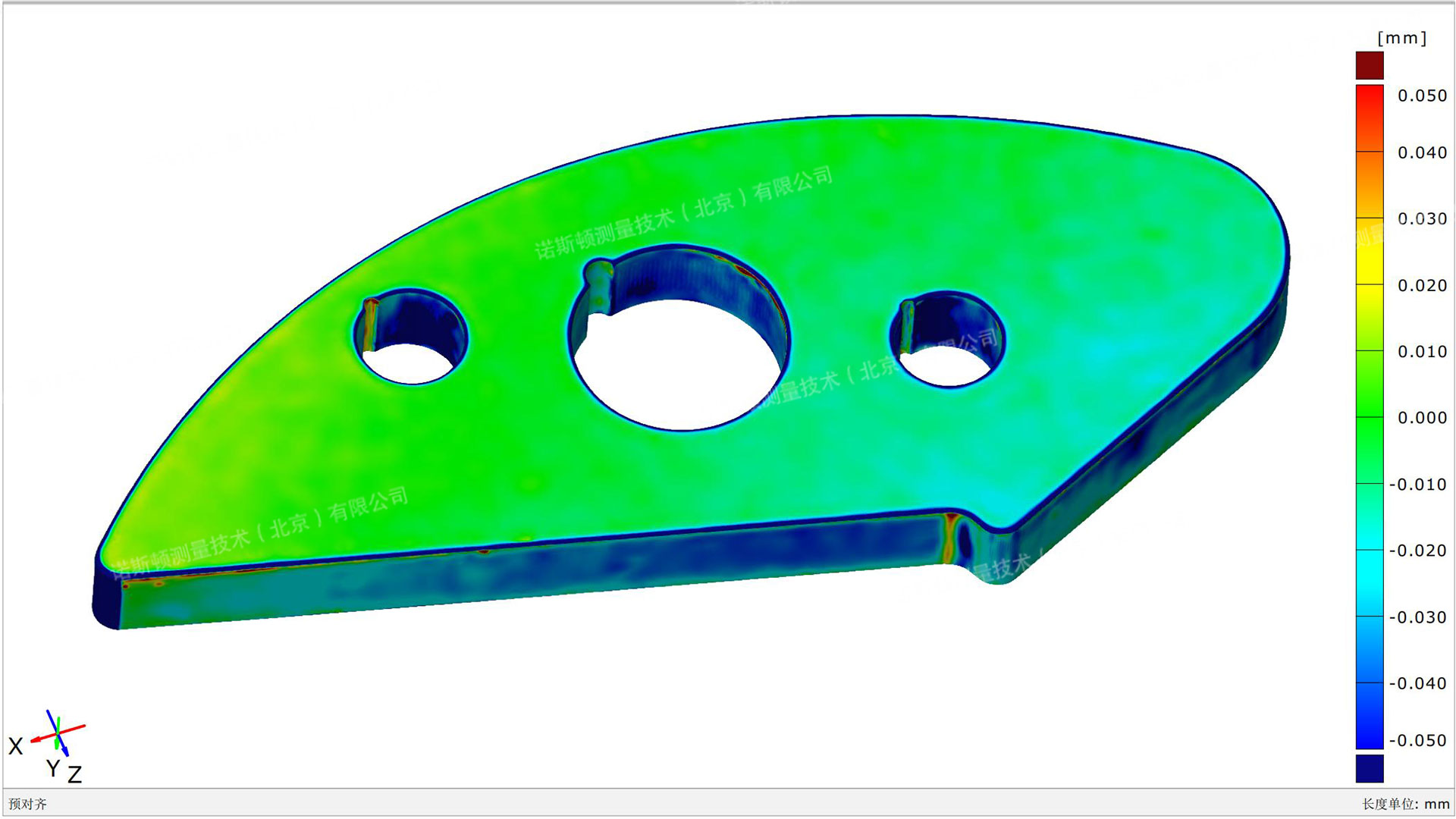

将获取数据导入三维检测软件中与原始CAD数模进行对比分析，生成简单易懂的偏差色谱图，为后续产品的修模、改模提供精准的数据指导。

▍汽车配件模具形位公差三维检测数据

本期小结：

无论是检测缺陷、在生产区域进行质量控制或数字孪生、逆向工程、汽车设计或定制，T-SCAN hawk 2均适用，以其数据获取速度快、测量精度高、无需接触等特质，为模具制造企业提供高效精准的三维数字化质量控制方案，助力工业制造产业实现更加精细化、智能化发展。
