CRFA-D互感器特性综合测试仪-|德试电气|

CRFA-D互感器特性综合测试仪设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。

主要功能：

CT/PT伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判断、交流耐压测试、铁心退磁、中低压互感器、零序互感器，可测准确限值系数（ALF）。红色部分是我公司仪器独有功能。

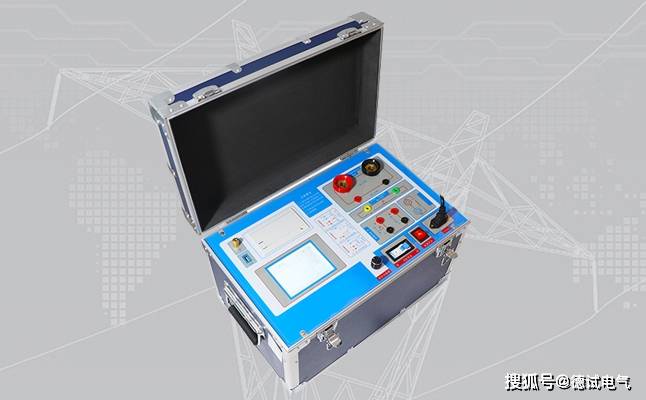

CRFA-D互感器特性综合测试仪

产品特点　

1、互感器综合特性测试仪 支持检测CT和PT

2、满足 GB1207、GB1208等规程要求.

3、无需外接其它辅助设备，单机即可完成所有检测项目.

4、自带微型快速打印机、可直接现场打印测试结果.

5、采用智能控制器，操作简单.

6、大屏幕液晶，图形化显示接口.

7、按规程自动给出CT/PT（励磁）拐点值.

8、自动给出5%和10%误差曲线.

9、可保存3000组测试资料，掉电后不丢失.

10、支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.

11、小巧轻便≤22Kg，非常利于现场测试.

技术指标　

1、工作电源：AC220V±10% /50Hz

2、设备输出（可定制）：

电压1200V，电流600A（适用于10KV）（之所以把电压从1000V提到1200V，是因为在测试CT伏安特性时，会遇到拐点电压900多伏，曲线出不来的尴尬）

电压2500V，电流1000A（适用于35KV、110KV）

电压3000V，电流1000A（适用于220KV）

3、励磁测量精度：≤（0.2%*读数+0.3%*量程）

4、CT变比测量范围：≤3000A/1A(15000A/5A)

5、精度：±0.5%

6、PT变比测量范围：≤500KV

7、精度：±0.5%

8、工作环境

9、温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m

10、尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg

来源：德试电气
