金属波纹膨胀节的工作原理及检测

金属波纹膨胀节的工作原理及检测

若是管系布置问题，需修改设计的，应由有资格的工程师或设计部门进行核查，以确定它们对固定管架、导向管架和金属波纹膨胀节工作性能的影响。在计算管道膨胀节量时，管道温度差的取值应为高工作温度与低工作温度的差值。由于系统可能在冬季低温度时检修，对于冬季环境温度低于低工作温度（或安装温度）的场合，其低温度应为冬季低环境温度。应避免由于温差选择不合理，导致实际膨胀量大于计算膨胀量而出现的问题。

金属波纹膨胀节

金属波纹膨胀节

金属波纹膨胀节

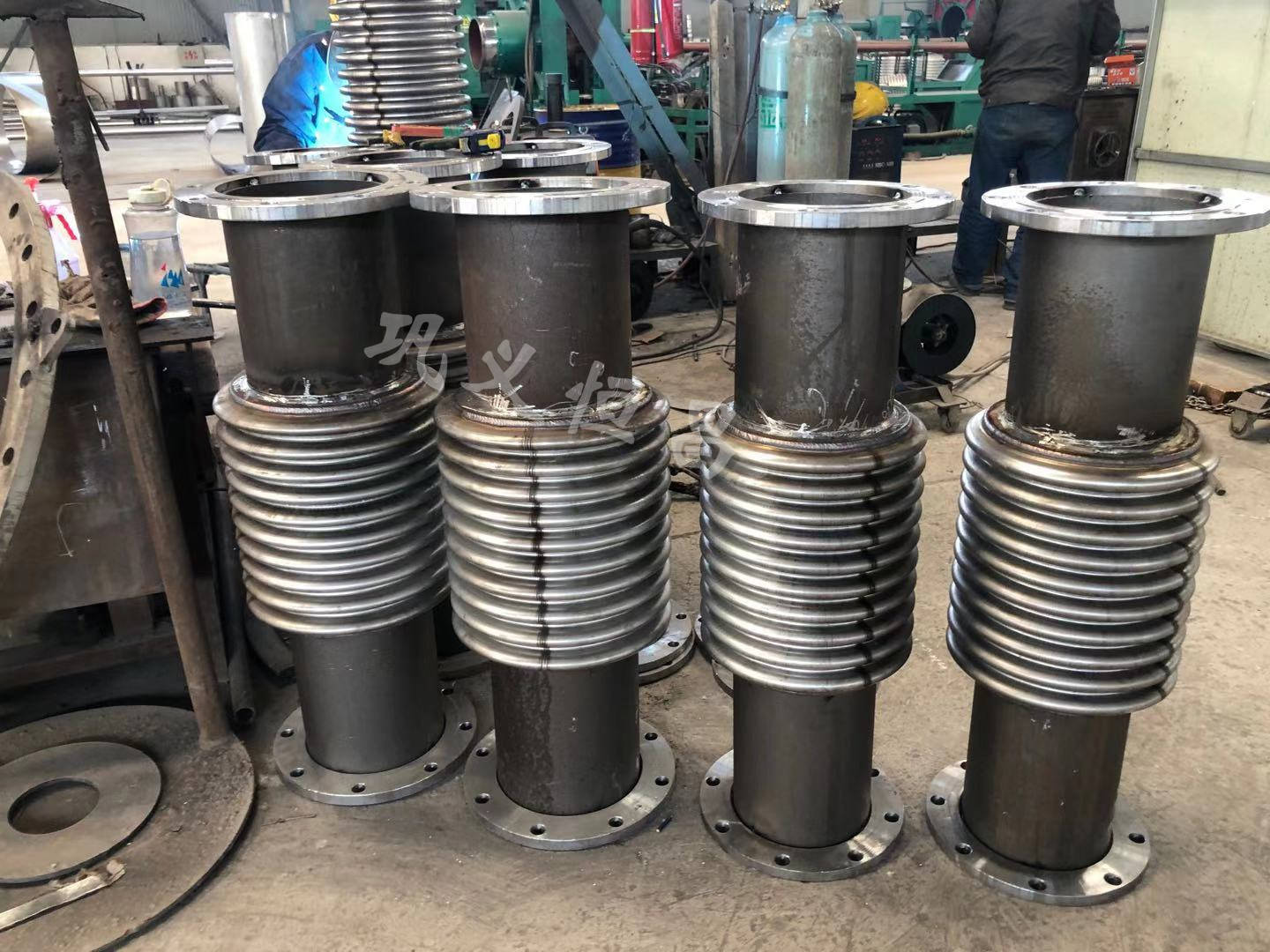

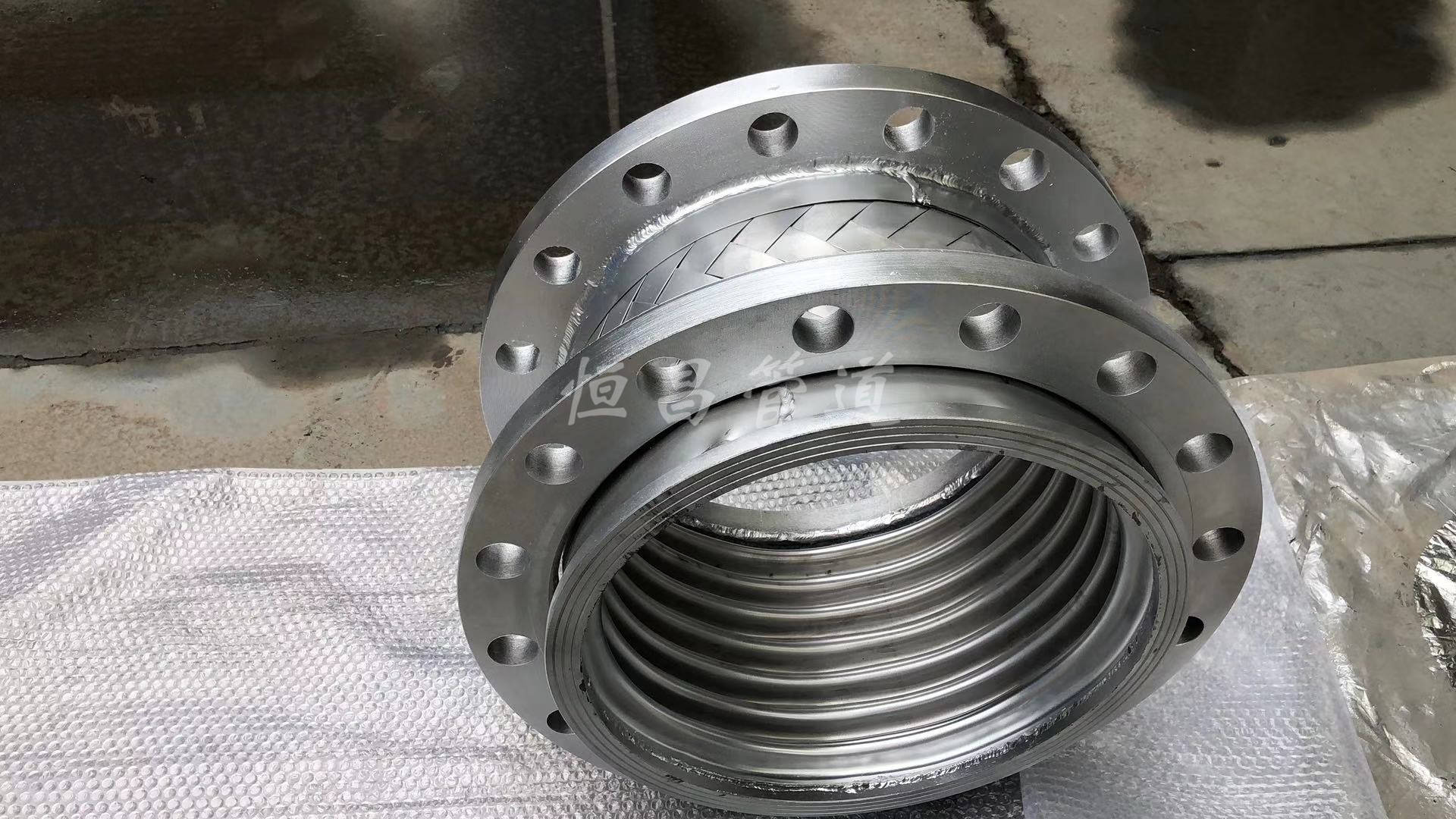

金属波纹膨胀节是以利用膨胀节的弹性元件的伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。可对轴向，横向，和角向位移的的吸收。由于不同类型的膨胀节补偿形式不同，主要有轴向、横向、角向以及组合补偿方式。

对同时存在多种位移的膨胀节，要对其各种位移进行合成，求出总等效轴向位移，检测是对总等效轴向位移而言。也就是说，金属波纹膨胀节公称位移的检测是对总等效轴向位移检测。安装前，应先检查波纹补偿器的型号，规格及管道的支座配置符合设计要求。支架符合设计要求，严禁在支架未安装好之前在管线内试压，以免将膨胀节拉坏。需要进行冷紧的膨胀节，其预变形所用的辅助构件，应在膨胀节预变形后拆除。

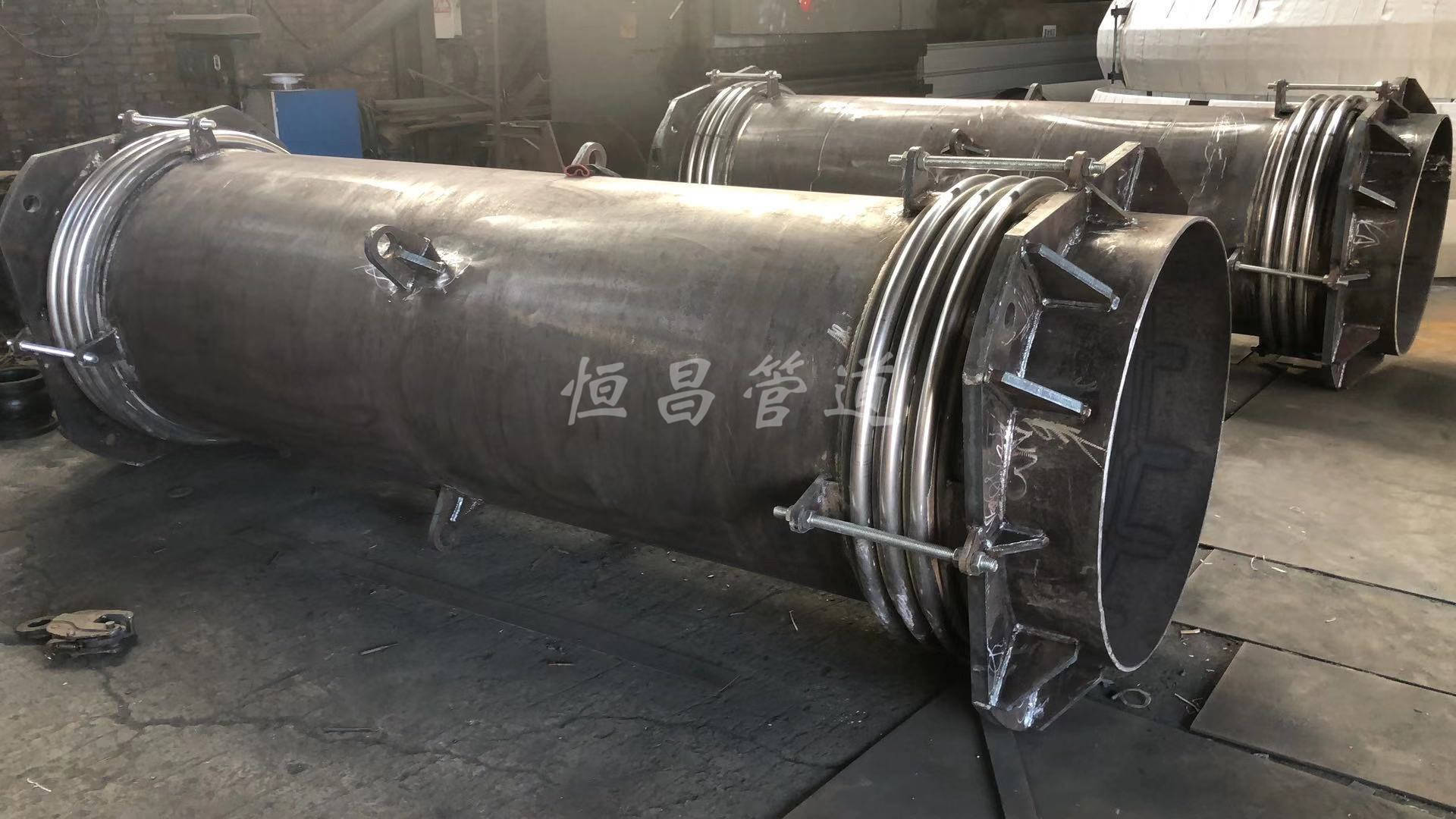

横向大拉杆式，轴向复试及调长器上的拉杆，螺母不得拆除，其中补偿器拉杆上内侧涂黄漆的螺母安装后应松开一端距离。金属波纹膨胀节应设置装运件，使金属波纹膨胀节在运输和安装期间保持正确的长度，金属波纹膨胀节安装后进行系统压力试验前应将装运件拆除或松开。

金属波纹膨胀节在日常使用过程中，会因为操作不当、安装不当、环境因素等原因造成各行业金属波纹膨胀节的失效案例。在某管线用金属波纹膨胀节，安装完毕后未拆除装运杆，尚未开车环境温度引起的金属波纹膨胀节就导致装运杆弯曲。

来源：恒昌管道设备有限公司
