耐电痕化指数 CTI测试仪 相对电痕化测定方法介绍及原理说明

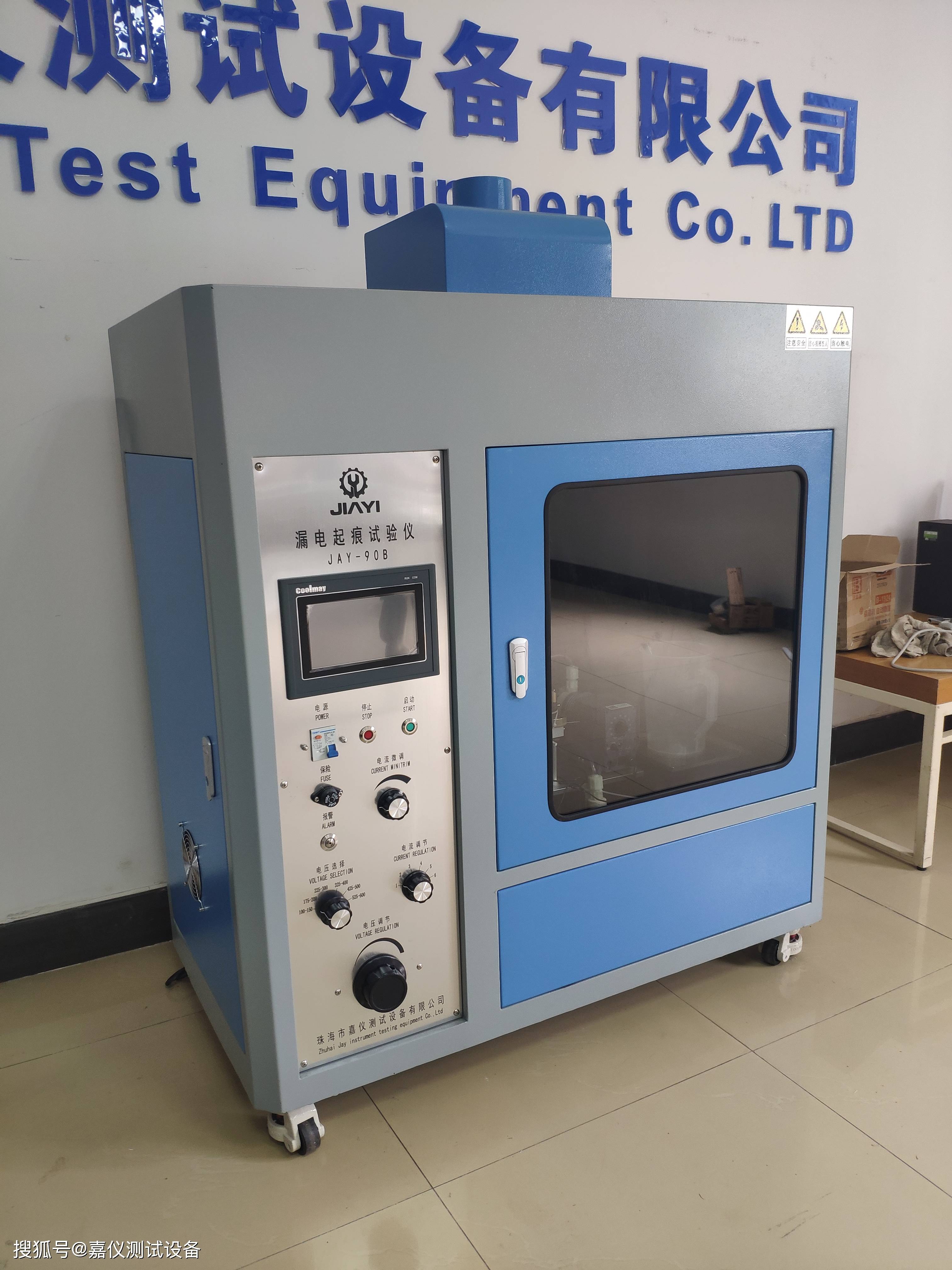

漏电起痕试验仪

漏电起痕试验仪是依据GB 4706.1、GB 4207、GB/T6553、GB7000.1、IEC60112 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》、 UL 746A 、 ASTM D 3638-92 、 DIN 53480等标准规定的仿真试验项目。

漏电起痕试验（电痕化指数试验）是在固体绝缘材料表面上，在规定尺寸 ( 2mm × 5mm ) 的铂电极之间，施加某一电压并定时 (30s) 定高度 ( 35mm ) 滴下规定液滴体积的导电液体 (0.1%NH 4 CL) ，用以评价固体绝缘材料表面在电场和潮湿或污染介质联合作用下的耐漏电性能，测定其相比电痕化指数 (CT1) 和耐电痕化指数 (PT1) 。

灼热丝试验仪

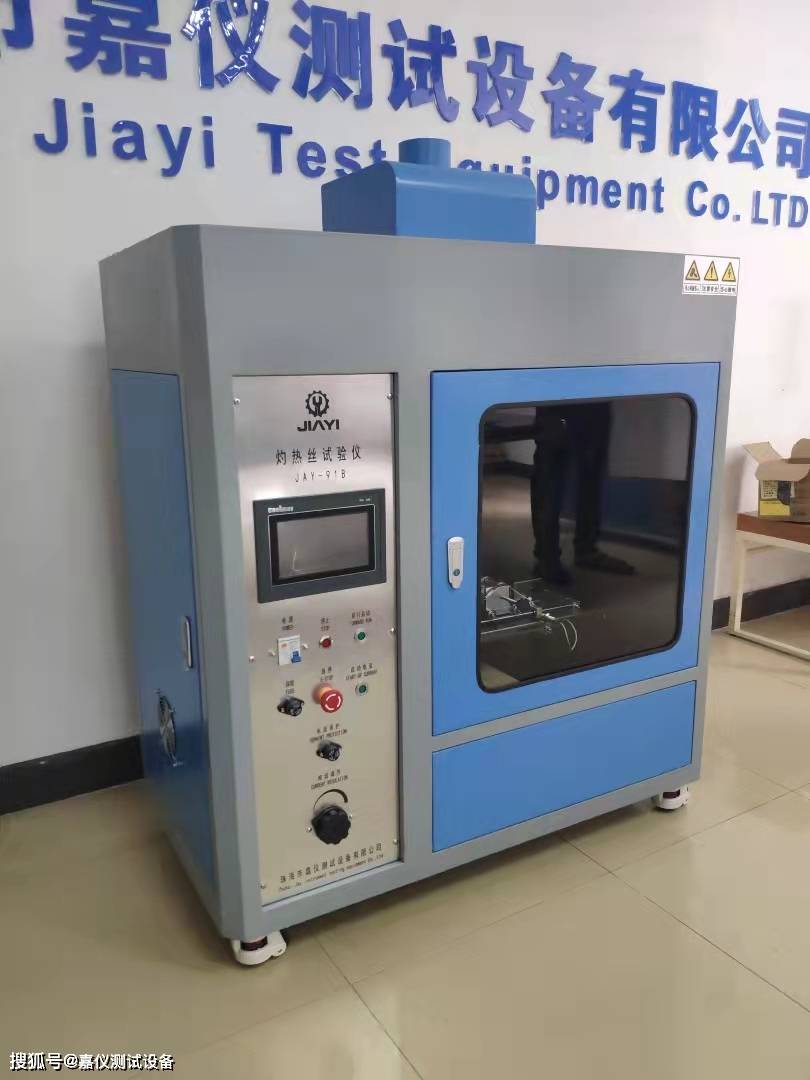

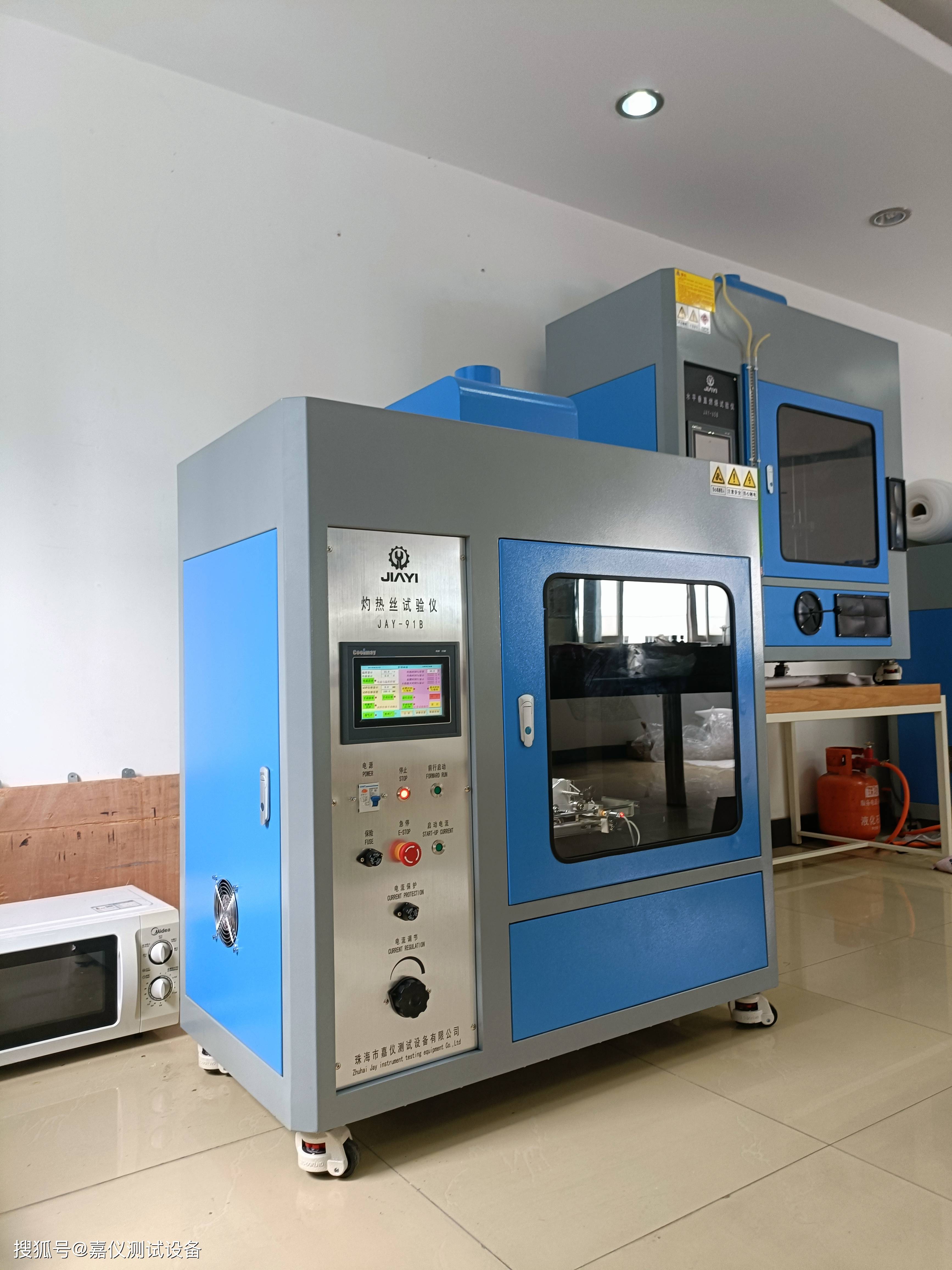

灼热丝试验仪

灼热丝试验仪是依据 GB 4706.1、GB 7000.1、IEC60695-2-10～ IEC60695-2-13 《灼热丝 / 热线，基本试验方法，灼热丝试验装置和通用试验程序》和 UL 746A、 IEC829 、DIN695 、 VDE0471 等标准规定使用无火焰起燃源程序仿真试验项目。

灼热丝试验仪适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

漏电起痕试验仪JAY-90B

固体绝缘材料在潮湿条件下

相比电痕化指数和耐电痕化指数的测定方法

GB/T 4207-2003/IEC 60112:1979

名词解释：JAY-90B

相比电痕化指数comparative tracking index(CTI)

材料经受50滴电解液而没有电痕化的以伏特为单位的最大电压值。

注:各个试验电压值以及CTI值应能被25整除。

测试电极

试样：

使 用 具 有平整表面的试样，其表面应使得在试验时液体不会从试样边缘流出。尺寸最好是不小于5 mmX75 mm的平整表面试样厚度应大于或等于3 mm，并在报告上注明

注 1：在特殊情况下，为得到平整的表面，可以进行研磨。然而，这应在试验报告中注明

注 2:在厚度小于3m m的试样上得到的 CTI值相互间不能进行比较。例如，如果薄试样放在金属或玻璃的垫板上 ，则 垫 板 能 很 快 地散发热量并改变CTI值 因此，对厚度小于3 mm的试样最好把两块或必要时把多块试样 叠 起 来 做 实 验。

注 3:如果电极的方向对于材料某些结构影响显著的话，则应在报告上注明电极的方向。应采用侧得的〔TI为最小的那个方向。

注 4:宜在没有伤痕的面积内进行试验。如果不可能做到，则应将在伤痕面积内侧得的结果与试样表面状态的叙述一起写人报告。

试样表面伤痕增加了试验结果的分散性。如果电痕化电流是沿着伤痕方向流过，则试样有可能在电痕化电压比电痕化电流横过伤痕时还要低的电压(或较少的液滴数)下出现破坏。

铂金电极

CTI的测定

调 节 电 压到一个预先选择好的值并进行50滴试验试样不发生破坏或在 50滴以内直到出现破坏接着在试样的其他试验点上施加更低或更高的电压做试验，一直到得出在五个不同点上对于50滴溶液不发生破坏的最大电压值，这个最大电压的数值就是CTI(例如CTI425 )。它是表示将这个最大电压值降低25 V在另外的五个点上再进一步做试验，并在100滴溶液下试样没有发生破坏。有一些材料可能不会满足后面这个规定，对于这些材料要确定出试样在五个试验点都能经受住100滴或更多滴溶液的最大电压值，并将这个电压数值附在CTI中表示出来，例如CT1425(375)。

注 1: 如 果不知道材料的性能，则起始电压可选取试验范围中间值，例如 300V 。如果试样经受住50滴液滴，那么增加 电 压 再 做 试 验 ;如 果 不到50滴试样发生破坏，则降低电压再做试验。这电压的增减量应当是 25V或25V的倍数。继 续 进 行 试 验，直到获得五个试样经受住 50滴的最高电压值。

注 2： 对 于多数材料,50滴的电压(在这个电压下试样经受住50滴而没有形成电痕化)可认为接近渐近值。比50滴电压低 25V的试 验 是为了进一步证明这种情况。材料经受 100滴而不发生电痕化的电压比50滴电压低得越 多这个电 压 离 渐 近 线就越远

注 3： 注 意:更高的电压下和多于50滴液滴时，试样可能由于溶液和污染物积聚在试样表面的凹痕和小孔处而发生破 坏 (由 过 电 流 继 电器的动作表明)，而不是由于如 2.1 所述的导电通路所引起。此时必须重新做试验 如果得 不 到 定 义 规 定 的结果，就在试验报告中加以说明。

CTI测试定仪
