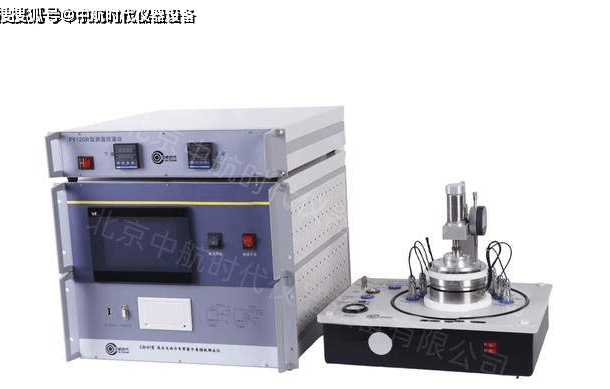

一、仪器概述
ZJD-87型自动介损电桥突破了传统的电桥测量方式，采用变频电源技术，利用单片机、和现代化电子技术进行自动频率变换、模/数转换和数据运算；达到抗干扰能力强、测试速度快、精度高、全自动数字化、操作简便；电源采用大功率开关电源，输出45Hz和55Hz纯正弦波，自动加压，可提供最高10千伏的电压。所有接插件均为屏蔽接插口，有效的提高了仪器的测量精度，是专为实验室测试研制的新型介损测试仪，最为广泛的应用到绝缘材料的介质损耗和介电常数的测试。在外接电流互感器（量程扩展器）1000/1=1000倍的情况下，可以测试大电流高压电器的介损值。
转自http://www.zhonghang17.com/ 中航时代仪器
二、安全措施
1、使用本仪器前一定要认真阅读本手册。
2、仪器的操应具备一般电气设备或仪器的使用常识。
3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 仪表应避免剧烈振动。
5、对仪器的维修、护理和调整应由专业人员进行。
6、在任何接线之前必须用接地电缆把仪器接地端子与大地可靠连接起来。
7、由于测试设备产生高电压，所以测试人员必须完全严格遵守安全操作规程，防止他人接触高压部件和电路。直接从事测试的人员必须完全了解高压测试线路，及仪器操作要点。非从事测试人员必须远离高压测试区，测试区必须用栅栏或绳索等清楚表示出来。
8、仪器的调整维修和维护，必须在不加电情况下进行，如果必须加电，则操必须非常熟悉本仪器高压危险部件。
9、保险管损坏时，必须确保更换同样的保险，禁止更换不同型号保险或将保险直接短路使用。
10、仪器出现故障时，关闭电源开关，等待一分钟之后再检查。
转自http://www.zhonghang17.com/ 中航时代仪器
三、性能特点
1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。
2、仪器采用了变频技术来消除现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。
3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。
4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。
5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。
6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。
7、一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。
8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。也可配备专用电极来测试固体绝缘材料的介损值和介电常数。
9、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或谐振电源做大容量高电压介损试验。
10、自带热敏打印机可打印输出，带日历时钟,方便用户出测试报告, 带有U盘输出。
11、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。
转自http://www.zhonghang17.com/ 中航时代仪器
四、技术指标
准确度： Cx: ±（读数×0.5%+0.5pF）
tgδ: ±（读数×0.5%+0.00005）
电容量范围： 内施高压： 3pF～60000pF/10kV 60pF～1μF/0.5kV
外施高压： 3pF～1.5μF/10kV 60pF～30μF/0.5kV
分辨率： 最高0.001pF，4位有效数字
在测试绝缘材料时可以直接显示相对介电常数ε
tgδ范围： 不限，分辨率0.000001，电容、电感、电阻三种试品自动识别。
试验电流范围：5μA～5A
内施高压： 设定电压范围：0.5～10kV
最大输出电流：200mA
升降压方式：电压随意设置。比如5123V。
试验频率： 40-70Hz单频随意设置。比如48.7Hz.
50±0.1Hz到50±10Hz自动双变频随意设置。
60±0.1Hz到60±10Hz自动双变频随意设置。
频率精度： ±0.01Hz
外施高压： 接线时最大试验电流5A，工频或变频40-70Hz
外接线路时可以连接量程扩展器，电流可达几千安培。
测量时间： 约40s，与测量方式有关
输入电源： 180V～270VAC，50Hz±1%，市电或发电机供电
计算机接口：标准RS232接口，U盘插口(自动U盘存储数据)。
打印机：微型热敏打印机 环境温度：-10℃～50℃ 相对湿度： <90%
外形尺寸：430*330*350mm 仪器重量：28kg
