LJD型低频介电常数介质损耗测试仪 对材料的试样要求

北京中航鼎力仪器设备有限公司低频介电常数对材料要求是直径大于38mm 或者材料直径大于等于50mm 根据自己情况选择适合的试样

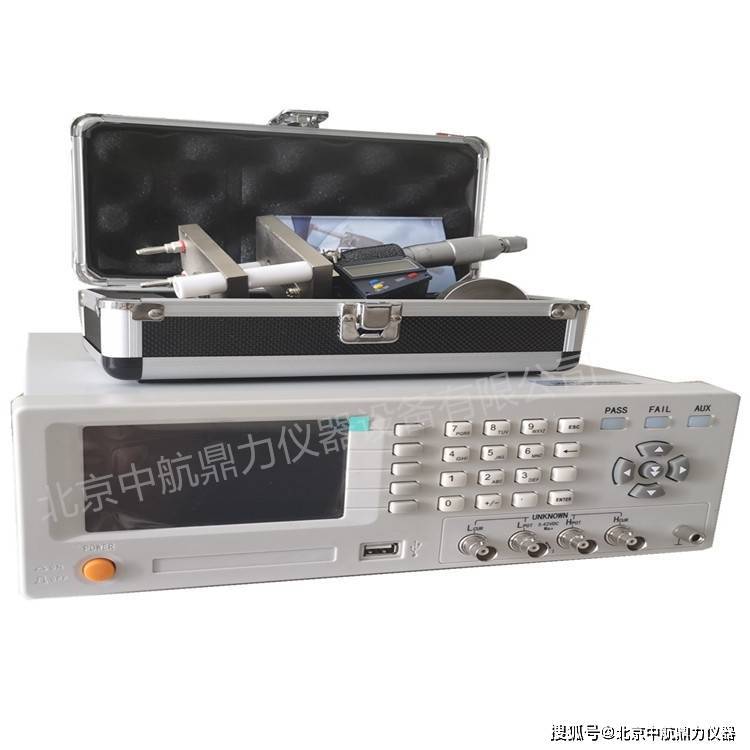

LJD低频绝缘材料介电常数介质损耗测试系统由S916测试装置（夹具）、LJD型介电常数测试主机、组成。依据国标GB/T 1409-2006、GB/T 1693-2007、美标ASTM D150以及国际电工委员会IEC60250的规定设计制作。系统提供了绝缘材料的高频介质损耗角正切值(tanδ)和介电常数(ε)自动测量的解决方案。

一 本设备适用标准

1 GBT 1409-2006 测量电气绝缘材料在工频、音频、高频(包括米波波长存内)下电容率和介质损耗因数的推荐方法

2 GBT 1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法

3 ASTM-D150-介电常数测试方法

4 GB9622.9-88/SJT 11043-1996 电子玻璃高频介质损耗和介电常数的测试方法

二 介电常数/介质损耗测试主机：

1 LJD参数

测量功能

LCR测试参数

Z|, |Y|, C, L, X, B, R, G, D, Q, θ

测试频率

50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz, 40kHz, 50kHz,100kHz, 共10点

基本测量准确度

0.05% （LJD系列）

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度（≥1kHz）

快速: 蕞快40次/秒, 中速: 11次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路/ 短路/ 负载

测试端配置

五端

显示方式

直读，Δ，Δ%，V/I（被测电压/电流监视）

显示器

5位分辨率，4.3英寸LCD显示器

测试信号

测试信号频率

50 Hz－100 kHz

输出阻抗

30 Ω, 100Ω可选择

测试信号电平

正常：0.1V、0.3V、1V准确度：10%

偏置源

内部

±2V偏压源，准确度：1%

外部

可扩展±5VDC偏压源

显示范围

Z|, R, X

0.01mΩ — 99.999 MΩ

Y|, G, B

0.0001μS — 99.999 S

C

0.0001 pF — 9.9999 F

L

0.0001 μH — 999.99 H

D

0.0001 — 9.9999

Q

0.0001 — 99999

θ (DEG)

-179.99o — 179.99 o

θ (RAD)

-3.14159 — 3.14159

其他

比较器功能

4档分选功能

存储器

100组内部仪器设定供存储/调用，外部500组

接口

标配RS232C、HANDLER、USB HOST

2 LJD参数

测量功能

测试频率

50 Hz－1MHz，10mHz分辨率

测试参数

Z|, |Y|, C, L, X, B, R, G, D, Q, θ,DCR

基本测量准确度

0.05%

等效电路

串联, 并联

数学功能

绝对值偏差, 百分比偏差

量程方式

自动, 保持, 手动选择

触发方式

内部, 手动, 外部, 总线

测量速度（≥1kHz）

快速: 80次/秒, 中速: 30次/秒, 慢速: 3次/秒

平均次数

1—255

延时时间

0—60s, 以1ms步进

校准功能

开路/ 短路/ 负载

测试端配置

五端

列表扫描

10点列表扫描功能

显示方式

直读，Δ，Δ%，V/I（被测电压/电流监视）

显示器

800×480 RGB7英寸16: 9 TFT LCD显示器

测试信号

输出阻抗

30 Ω, 100 Ω, 50Ω, 10 /CC可选择

测试信号电平

正常： 5mV-2V, 1mV步进

恒电平：10mV-1V, 1mV步进

偏置源

内部

0V, 1.5V, 2V

选配

UC6802A：±10V（±100mA）直流偏置电流

UC6802B：0-1A直流偏置电流

显示范围

|Z|, R, X

0.01mΩ —99.9999 MΩ

DCR

0.01 mΩ —99.9999 MΩ

|Y|, G, B

0.00001μS —99.9999 S

C

0.00001 pF —9.9999 F

L

0.00001 μH —9999.99 H

D

0.00001 —9.9999

Q

0.00001 —9999.9

θ(DEG)

-179.999o —179.999 o

θ(RAD)

-3.14159 —3.14159

其他

比较器功能

十档：（九档合格，一档不合格），另有一个附属档AUX

存储器

10组内部仪器设定供存储/调用

接口

标配RS232C、HANDLER、USB HOST，耳机接口

三 S916（数显）介电常数εr和介质损耗因数tanδ测试装置：

固体：材料测量直径 Φ50mm/Φ38mm 可选；厚度可调 ≥ 15mm （二选一）

液体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）

四 LJD低频介电常数及介质蒜损耗测试系统主要测试材料:

1 绝缘导热硅胶,石英晶玻璃,陶瓷片,薄膜,OCA光学胶,环氧树脂材料,塑料材料,FR4 PCB板材, PA尼龙/涤纶,PE聚乙烯,PTFE聚四氟乙烯,PS聚苯乙烯,PC聚碳酸旨,PVC,PMMA等
